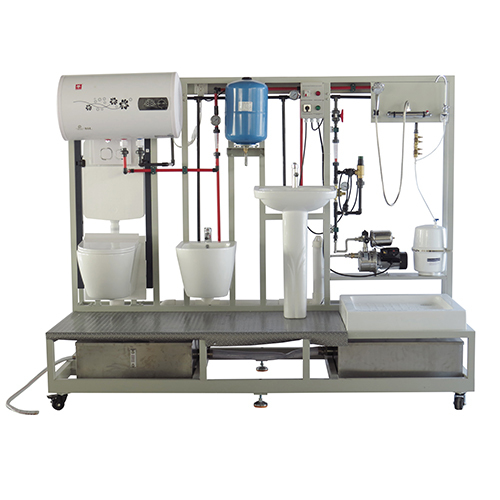

ZF0315 Bàn lắp ráp hệ thống cấp thoát nước, thiết bị giảng dạy, thiết bị giáo dục nghề nghiệp, thiết bị phòng thí nghiệm cơ học chất lỏng
I. Tổng quan sản phẩm
Tổng quan: Các thiết bị vệ sinh, vòi nước và dụng cụ khác nhau được đặt trên khung để người học có thể đo lưu lượng, mức tiêu thụ và áp suất, hình thành và định hình lại mạng lưới thủy lực, điều khiển và điều chỉnh các hệ thống lắp đặt.
Đặc điểm: Cấu trúc đơn giản và rõ ràng. Được trang bị bồn chứa nước và bình áp suất để đảm bảo đủ lượng nước và áp suất nước trong quá trình sử dụng. Bồn cầu và bồn vệ sinh treo tường được lắp đặt trên không, thuận tiện cho việc vệ sinh. Miếng đệm chống trượt được dán trên mặt phẳng để ngăn người dùng trượt ngã do nước. Thiết bị được trang bị đồng hồ đo áp suất và lưu lượng kế trong suốt, thuận tiện cho người dùng theo dõi lưu lượng nước và giá trị áp suất bất cứ lúc nào. Được trang bị hộp điều khiển nguồn chống thấm nước và được lắp đặt ở phía trên, cách xa nguồn nước, giúp giảm thiểu nguy cơ nước xâm nhập và điện giật. Hơn nữa, thiết bị được trang bị hai bình chứa nước dung tích lớn, một bình chứa nước và một bình chứa nước thải, giúp đảm bảo tối đa lượng nước tiêu thụ.
II. Thông số hiệu năng
Nguồn điện đầu vào: AC220V
Trọng lượng: 550KG
Điều kiện làm việc: hoạt động dưới nguồn điện AC220V, nhiệt độ không được thấp hơn 0 độ C để tránh đường ống bị đóng băng và nứt vỡ.
Kích thước: 2660*1180*2000
III. Danh sách linh kiện
Phần chính:
Số Tên linh kiện
1 Bình nước nóng điện 80L
2 Bồn cầu treo tường
3 Bồn chứa màng ngăn 24L
4 Bồn giãn nở vệ sinh 8L
5 Bồn vệ sinh treo tường
6 Bồn rửa mặt
7 Bộ vòi sen
8 Khay tắm đứng
9 Bộ tăng áp
10 Bồn chứa nước
11 Bồn chứa nước thải
12 Đồng hồ đo lưu lượng
13 Đồng hồ đo áp suất
14 Thân bệ lắp ráp hệ thống cấp thoát nước
15 Hộp nguồn chống thấm nước cho bình nước nóng điện 80L
Bộ phận hộp nguồn:
Số Tên
1 Cầu dao 2P có bảo vệ chống rò rỉ
2 Đèn báo đỏ 220V
3 Đèn báo xanh 220V
4 Công tắc tải
Bộ phận linh kiện:
Số Tên
Linh kiện 1 Bình nước nóng
Linh kiện 2 Bồn chứa màng ngăn
Linh kiện 3 Bồn giãn nở vệ sinh
Linh kiện 4 Đồng hồ đo áp suất ống Bourdon
Linh kiện 5 Lưu lượng kế
Linh kiện 6 Bộ tăng áp
IV. Danh sách thí nghiệm
Thí nghiệm 1: Thí nghiệm kiểm tra nhiệt độ làm nóng của bình nước nóng điện
Thí nghiệm 2: Thí nghiệm kiểm tra áp suất của bình chứa màng ngăn
Thí nghiệm 3: Thí nghiệm thay đổi lưu lượng kế
Thí nghiệm 4: Thí nghiệm mô phỏng bảo vệ chống điện giật cho bình nước nóng điện
