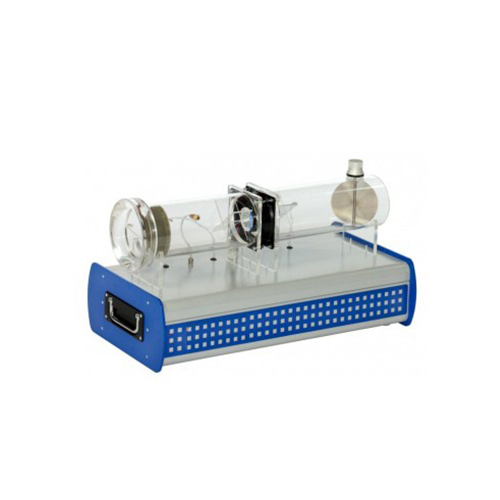

TB-220726-V-110 Hệ thống huấn luyện quạt hướng trục - Thiết bị giảng dạy - Thiết bị đào tạo nghề - Thiết bị phòng thí nghiệm cơ học chất lỏng

Hệ thống cần đáp ứng các mục tiêu đào tạo sau:
Nghiên cứu hành vi hoạt động và các biến đặc trưng của quạt hướng trục
Nghiên cứu đặc tính của quạt và ghi lại chúng: áp suất chênh lệch theo lưu lượng
Ảnh hưởng của tốc độ quay rôto đến áp suất
Ảnh hưởng của tốc độ quay rôto đến lưu lượng
Nghiên cứu hiện tượng tắc nghẽn (stall)
Xác định công suất thủy lực và hiệu suất

Thông số kỹ thuật tối thiểu cần thiết (tương đương hoặc tốt hơn):
Ống hút trong suốt có đường kính trong: 105mm và chiều dài: 270mm
Ống xả trong suốt có đường kính trong: 105mm và chiều dài: 300mm
Quạt hướng trục có công suất tiêu thụ: 90W, tốc độ định mức: 9450 vòng/phút, lưu lượng thể tích tối đa: khoảng 600m³/h và chênh lệch áp suất tối đa: khoảng 700Pa
Cần bao gồm van tiết lưu được lắp đặt trong ống xả
Vòi hút
Bộ vi xử lý tích hợp Thiết bị đo lường
Không cần thêm thiết bị nào có dây dẫn dễ gây lỗi
Tấm dẫn hướng dòng chảy
Bao gồm bộ làm thẳng dòng chảy
2 tay cầm
Phạm vi đo áp suất chênh lệch: 0 đến 1750Pa
Phạm vi đo lưu lượng: 0 đến 1000m3/h
Phạm vi đo nhiệt độ: 0 đến 100°C
Phạm vi đo tốc độ: 0 đến 9999 vòng/phút
Phạm vi đo công suất tiêu thụ: 0 đến 490W
Bộ thu thập dữ liệu với phần mềm có chức năng điều khiển
Giao diện USB
PC Core i7, DVD+/-RW, RAM 8GB, ổ cứng 1TB, chuột quang, bàn phím đa phương tiện, màn hình LED (21")
