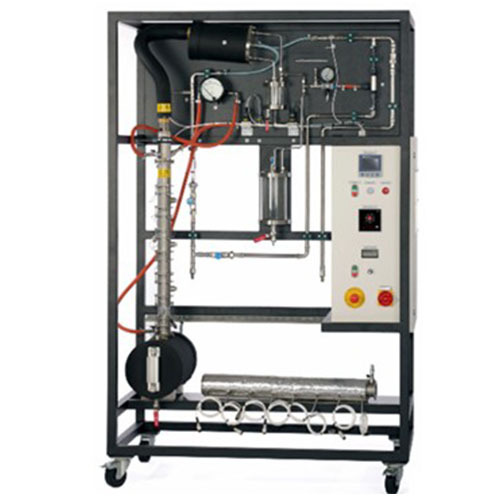

ZM9103 Thiết bị phòng thí nghiệm nhiệt cột chưng cất theo mẻ, thiết bị giảng dạy, thiết bị phục vụ giảng dạy.Cấu trúc bằng nhôm anod hóa và tấm thép sơn.
Các chi tiết kim loại chính bằng thép không gỉ.
Sơ đồ trên bảng điều khiển phía trước với sự phân bố tương tự như các chi tiết trong thiết bị thực tế.
Cột sàng 8 tấm với một cảm biến nhiệt độ và mẫu, đường kính trong 50 mm và chiều dài 1000 mm. Được hút chân không, mạ bạc và có hai dải trong suốt để quan sát.
Đầu cột với cảm biến nhiệt độ và đầu ra hình nón cho sản phẩm chưng cất. Đầu cột có van phân phối hơi nước.
Nồi hơi 2 lít (có đầu ra mẫu) với áo gia nhiệt.
Bộ thu chưng cất 2 lít bằng thủy tinh chia vạch.
Tủ lạnh.
Hệ thống đo nhiệt độ.
7 cảm biến nhiệt độ loại “J”.
Nhiệt độ hoạt động: nhiệt độ môi trường lên đến 125°C.
Lưu lượng kế, phạm vi: 0,2 - 2 l/phút.
Ống đo áp suất.
Van điện từ.
Bảng điều khiển điện tử:
Hộp kim loại.
o Kết nối cảm biến nhiệt độ.
Màn hình hiển thị kỹ thuật số cho cảm biến nhiệt độ.
Bộ chọn cảm biến nhiệt độ.
Điều khiển nhiệt độ bộ phận gia nhiệt (áo gia nhiệt).
Công tắc van điện từ.
Bộ điều khiển hẹn giờ van điện từ. (Điều khiển thời gian hồi lưu bằng van điện từ). Cột tùy chọn (không bao gồm trong nguồn cung cấp tiêu chuẩn):
- Cột vòng Raschig.
- Cột loại 8 tấm (8 điểm nhiệt độ).
- Cột loại 10 tấm (10 điểm nhiệt độ).
- Cột loại 14 tấm (14 điểm nhiệt độ).
- Dây cáp và phụ kiện, cho hoạt động bình thường.
