SR1606 Thiết bị đào tạo thực hành về mô-men uốn – Thiết bị giáo dục và đào tạo nghềI. Tổng quan
Thiết bị này được thiết kế dành cho các khoa kỹ thuật cơ khí hoặc kỹ thuật cơ học tại các trường đại học, phục vụ các chuyên ngành như Cơ học Lý thuyết và Ứng dụng, Cơ học Kỹ thuật, Cơ học Vật rắn và các ngành liên quan đến cơ học.
Thiết bị được sử dụng để đo mô-men uốn tại một mặt cắt của dầm, từ đó cho phép so sánh kết quả đo với các giá trị lý thuyết. Thiết bị này được sử dụng kết hợp với Khung đế đa năng (Universal Base Frame).

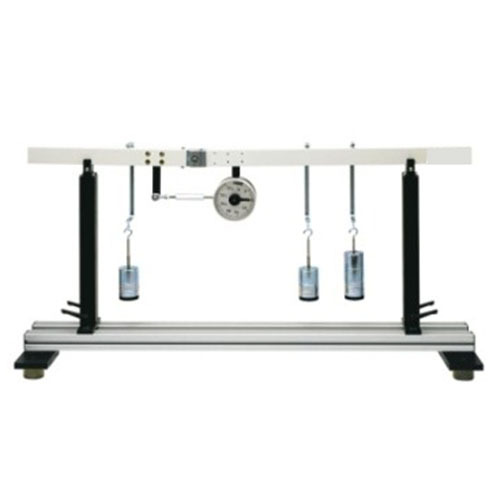

Dầm bao gồm hai phần được nối với nhau bằng một khớp nối có ổ bi. Một cân lò xo treo bên dưới giữ cho khớp nối ở trạng thái chịu nén, qua đó chống lại mô-men uốn. Dầm được đặt trên hai gối đỡ dạng tròn. Các giá treo tải trọng và quả cân có thể trượt dọc theo chiều dài dầm.
Sản phẩm đi kèm với tài liệu hướng dẫn sử dụng.
II. Các thí nghiệm tiêu biểu
Minh họa trực quan về Lực cắt và Mô-men uốn tại mặt cắt của dầm
Khảo sát sự thay đổi của mô-men uốn khi thay đổi tải trọng, vị trí đặt tải và cách bố trí tải trọng
So sánh kết quả thực nghiệm với các giá trị lý thuyết và biểu đồ mô-men uốn
III. Thông số kỹ thuật
Kết cấu: nhôm
Phần đế có chân cao su điều chỉnh được để thay đổi độ cao.
Tổng trọng lượng dưới 200 kg.
Môi trường làm việc: -10℃ ~ 40℃, độ ẩm < 85%
Chiều dài thanh dầm: 700 mm
Số lượng trụ đỡ tròn: 2
Cân lò xo: 1
Giá treo tải trọng: 3
Sử dụng cảm biến lực (load cell) và bộ hiển thị lực với đầu ra kỹ thuật số thay cho cân lò xo.
