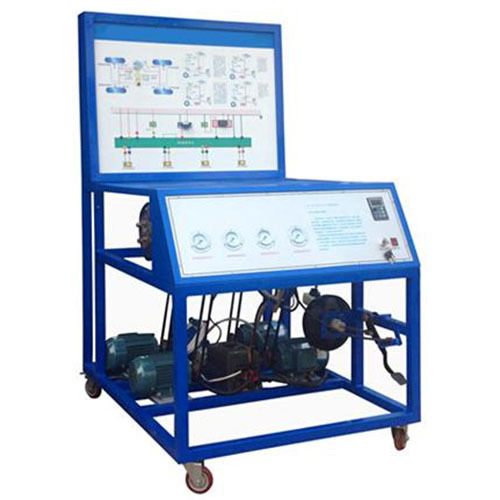

Mô hình đào tạo hệ thống phanh ABS – Thiết bị giảng dạy và thực hành ô tô

SRA078 Mô hình đào tạo hệ thống phanh ABS – Thiết bị giảng dạy và thực hành ô tô
1. Tổng quan
Kích thước: 1300×1000×1800 (Dài × Rộng × Cao)
Điều kiện môi trường vận hành: Nhiệt độ -5℃～40℃, độ ẩm ≤80%
Loại hệ thống ABS: SVW ABS
Chế độ ABS: GSI
Kết cấu khung bàn sử dụng ống thép vuông và thép góc tiêu chuẩn quốc tế, được hàn liền mạch; bề mặt được mài nhẵn và phủ lớp sơn tĩnh điện chịu nhiệt, đảm bảo khả năng chống ăn mòn, chống lão hóa và bền màu; chân bàn được trang bị bánh xe đa hướng có khóa để thuận tiện cho việc di chuyển trong quá trình giảng dạy.

Bảng kiểm tra được làm từ tấm nhôm-nhựa chất lượng cao; trên bề mặt bảng có in sơ đồ nguyên lý hệ thống điều khiển điện với màu sắc đồng bộ với hệ thống trên xe thực tế, đồng thời đi kèm tài liệu hướng dẫn vận hành và hướng dẫn thực hành.
2. Nội dung sản phẩm:
Hệ thống sử dụng các linh kiện nguyên bản, bao gồm: bộ điều khiển điện (ECU), bộ điều khiển thủy lực, cảm biến tốc độ bánh xe, bàn đạp phanh, xi-lanh chính (tổng phanh), bầu trợ lực phanh, đĩa phanh, kẹp phanh, đường ống dẫn dầu phanh, cổng chẩn đoán lỗi; cùng với bảng điều khiển lỗi hệ thống, bảng kiểm tra, bảng sơ đồ nguyên lý mạch điện in màu, giá đỡ di động, tài liệu hướng dẫn vận hành và hướng dẫn thực hành.
