PLC SS3104T nhỏ gọn, 16 đầu vào/đầu ra, bàn thực hành đào tạo tại trường học, bàn làm việc đào tạo nghề, bộ dụng cụ đào tạo PLC Siemens.1. Tổng quan sản phẩm
1.1 Tổng quan
Thiết bị đào tạo này là mô-đun PLC Siemens 1200. Thông qua các thí nghiệm liên quan, bạn có thể làm quen với cách sử dụng cơ bản và các phương pháp lập trình của PLC S7-1200, cũng như cách sử dụng phần mềm lập trình. Bồi dưỡng kiến thức và kỹ năng tương ứng cho sinh viên, phù hợp cho các trường cao đẳng nghề, trường trung cấp nghề và các trường kỹ thuật, dạy nghề liên quan đến giảng dạy và đánh giá đào tạo kỹ năng.
1.2 Đặc điểm
(1) Hộp treo mô-đun tiêu chuẩn, PLC được lắp đặt nhúng.
(2) Đầu vào và đầu ra của mô-đun PLC: Tất cả các đầu nối được dẫn ra bảng điều khiển thông qua đầu nối bộ chuyển đổi và được kết nối bằng dây thử nghiệm K2.
(3) Mô-đun PLC chọn mô-đun Siemens 1214C, cung cấp 14 đầu vào kỹ thuật số và 10 đầu ra, 2 đầu vào tương tự, hỗ trợ thẻ nhớ, hỗ trợ mở rộng mô-đun Ethernet.
(4) Đầu vào PLC có thể mô phỏng trạng thái đầu vào kỹ thuật số thông qua thao tác chuyển mạch.
(5) Đèn LED hiển thị trạng thái đầu vào và đầu ra. 2. Thông số hiệu năng
(1) Nguồn điện đầu vào: hệ thống ba dây một pha 220V±10% 50Hz
(2) Kích thước: 297mm × 230mm × 80mm
(3) Công suất máy: <1KVA
(4) Trọng lượng: <100kg
(5) Điều kiện làm việc: nhiệt độ môi trường -10 °C ~ +40 °C Độ ẩm tương đối <85% (25 °C)

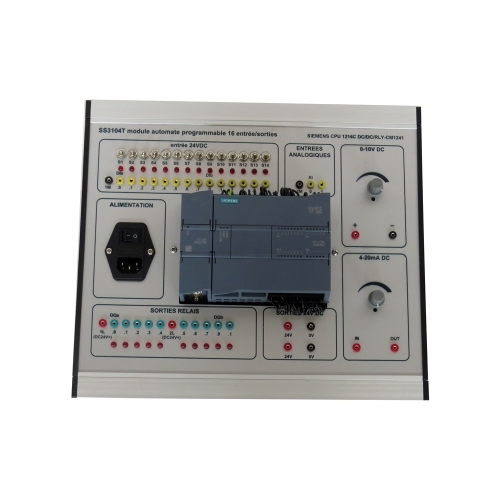

3. Cấu tạo sản phẩm
(1): Mô-đun đầu vào kỹ thuật số
(2): Mô-đun đầu vào tương tự
(3): Tín hiệu tương tự điện áp DC 0-10V đầu ra
(4): Tổng nguồn điện
(5): Mô-đun đầu ra rơle
(6): Mô-đun PLC
(7): PLC DC 24V đầu ra
(8): Tín hiệu tương tự dòng điện DC 4-20mA đầu ra
3.1 Mô-đun đầu vào kỹ thuật số
Mô-đun chứa 14 đầu ra kỹ thuật số, mỗi đầu ra có một công tắc chuyển đổi trạng thái đầu vào tương tự sang kỹ thuật số và một đèn LED báo trạng thái đầu vào kỹ thuật số. 3.2 Đầu vào analog của module
Module này chứa 2 điểm đầu vào analog cho tín hiệu điện áp hoặc dòng điện.
3.3 Đầu ra tín hiệu điện áp analog DC 0-10V
Module này chứa một bộ tín hiệu điện áp analog DC 0-10V, có thể được sử dụng làm tín hiệu đầu vào analog điện áp DC cho PLC.
3.4 Nguồn điện tổng
Nguồn điện của module là đầu vào AC220V, và nguồn điện DC24V tích hợp cung cấp điện cho PLC. Các ổ cắm điện có công tắc và cầu chì đảm bảo an toàn và đáng tin cậy.
3.5 Đầu ra rơle của module
Module này chứa 10 đầu ra rơle, mỗi đầu ra đều có đèn LED báo trạng thái hoạt động.
3.6 Module PLC
Module này chứa các module Siemens CPU1214C DC/DC/RLY và CM1241. Tổng cộng có 14 đầu vào kỹ thuật số, 10 đầu ra thyristor (DC24V) và 2 đầu vào analog được tích hợp vào bảng điều khiển module. 3.7 Đầu ra PLC DC 24V
Mô-đun chứa hai bộ nguồn DC 24V đầu ra cho PLC.
3.8 Đầu ra tín hiệu tương tự dòng điện DC 4-20mA
Mô-đun chứa một bộ tín hiệu tương tự dòng điện DC 4-20mA, có thể được sử dụng làm tín hiệu đầu vào tương tự dòng điện DC cho PLC.
3.9 Thiết bị đi kèm
(1) Dây cáp truyền thông 1 cái
(2) Đĩa CD phần mềm lập trình PLC 1 cái
(3) Cầu chì 10A 10 cái
(4) 1 đèn báo màu vàng, 1 đèn báo màu xanh lá cây, 1 đèn báo màu đỏ
(5) Sách hướng dẫn sử dụng tiếng Anh 1 cái
(6) Dây thử nghiệm 2mm 25 cái
(7) Đầu nối 2mm 3 cái
4. Có thể hoàn thành nội dung đào tạo
(1) Đào tạo giao tiếp giữa máy tính và PLC
(2) Đào tạo lập trình PLC
(3) Đào tạo giám sát trạng thái PLC bằng máy tính
(4) Đào tạo đầu vào tương tự PLC
