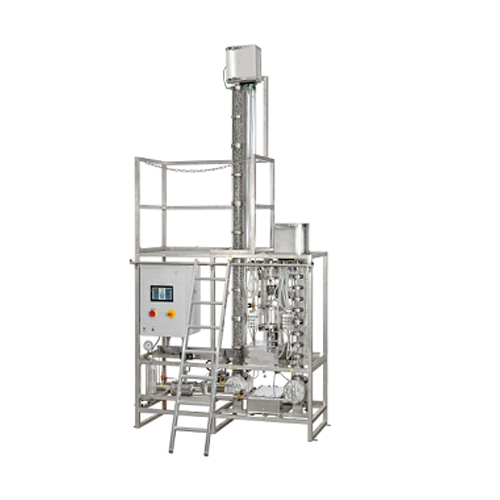

CE 610 So sánh các cột chỉnh lưu Bàn làm việc của người hướng dẫn nghề Bàn làm việc phòng thí nghiệm giáo dục Thiết bị đào tạo nhiệtCác cột tinh cất được sử dụng để tách pha lỏng. Chúng hoạt động theo nguyên lý chưng cất. Chưng cất là một quá trình tách bao gồm sự bay hơi một phần pha lỏng và sự ngưng tụ của pha khí thu được. Quá trình tách tinh cất là một quá trình chưng cất tiết kiệm năng lượng với nhiều giai đoạn. Hỗn hợp chất được khuyến nghị cho hoạt động của nhà máy thí nghiệm là nước-etanol.
Nhà máy thí nghiệm CE 610 được thiết kế để vận hành liên tục một cột tinh cất tại một thời điểm. Các cột tinh cất bao gồm một cột nhồi với các vòng đệm và một cột khay sàng với mười khay.
Bạn có thể điều chỉnh các thông số quy trình khác nhau để nghiên cứu các cột tinh cất. Ví dụ, chúng bao gồm tỷ lệ hồi lưu và điểm đo nhiệt độ để kiểm soát nhiệt độ. Tác động của những thay đổi được xác định bằng tỷ lệ etanol trong sản phẩm (phép đo trọng lượng), do đó cũng xác định khả năng tách. Để đánh giá các thí nghiệm, phần mềm có thể được sử dụng để xác định các bước tách lý thuyết bằng cách sử dụng Sơ đồ McCabe-Thiele và khái niệm HTU-NTU.
Nhà máy thí nghiệm được trang bị một loạt các chức năng đo lường, điều khiển và vận hành toàn diện được điều khiển bởi PLC. Một bảng điều khiển cảm ứng hiển thị các giá trị đo được và trạng thái vận hành và có thể được sử dụng để điều khiển nhà máy. Đồng thời, các giá trị đo được có thể được truyền trực tiếp đến máy tính qua USB, nơi chúng có thể được phân tích bằng phần mềm.
Việc cung cấp hơi nước được thực hiện thông qua nguồn cung cấp của phòng thí nghiệm hoặc máy tạo hơi nước điện tùy chọn.
Thông số kỹ thuật
Cột chỉnh lưu liên tục với cột nhồi hoặc cột khay sàng
Tỷ lệ hồi lưu thay đổi
Cột nhồi với vòng đệm với 10 mức cấp liệu và đo nhiệt độ
Cột khay sàng với 10 khay; Mỗi khay có thiết bị đo nhiệt độ và cấp liệu
bồn chứa nguyên liệu, đáy và đỉnh sản phẩm làm bằng kính DURAN và thép không gỉ
hoạt động ở nhiệt độ lên đến 115°C và 1,5 bar
ghi lại tất cả các biến số liên quan với hơn 40 cảm biến
PLC với bảng điều khiển cảm ứng để điều khiển nhà máy
phần mềm thu thập dữ liệu qua USB chạy trên Windows 10
Thông số kỹ thuật
Cột nhồi
đường kính trong: 100mm
chiều cao nhồi: 3000mm
Cột khay sàng
đường kính trong: 100mm
số khay sàng: 10
Bơm nạp
tối đa Lưu lượng: 19L/giờ
Bình chứa
Cấp liệu: 20L
Phạm vi đo
Nhiệt độ: 31x 0…150°C
Lưu lượng: 1x 1,5…20L/giờ (cấp liệu)
Lưu lượng: 1x 0,3…105L/giờ (nước cất)
Lưu lượng: 1x 24…720L/giờ (nước làm mát)
Áp suất:
5x 0…2,5bar (áp suất tuyệt đối)
1x 0…5bar
1x 0…10bar
230V, 50Hz, 1 pha
230V, 60Hz, 1 pha, 120V, 60Hz, 1 pha
UL/CSA tùy chọn
Kích thước và trọng lượng
Dài x Rộng x Cao: 2030x850x4000mm
Trọng lượng: khoảng 480kg
