1. Giới thiệu thiết bị
1.1 Tổng quan
Trên thực tế, tất cả các chất lỏng đều có thể nén được. Tuy nhiên, có nhiều dòng chảy và sự thay đổi mật độ chất lỏng nhỏ và có thể bỏ qua, dẫn đến khái niệm chất lỏng không nén được. Chất lỏng không nén được là một mô hình cơ học lý tưởng hóa. So với chất lỏng không nén được, khi xem xét sự thay đổi thể tích chất lỏng, chất lỏng được coi là chất lỏng nén được. Thí nghiệm quan trọng là khám phá các yếu tố thay đổi của chất lỏng nén được.

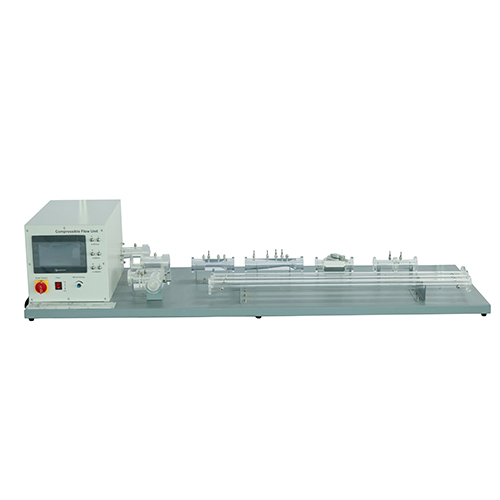

Thiết bị mô phỏng dòng chảy nén được ZM8132 là một thiết bị thí nghiệm chuyên nghiệp để khám phá các yếu tố liên quan đến chất lỏng nén được. Thiết bị chủ yếu bao gồm hai phần. Một phần là nguồn khí nén và hộp điều khiển điện tử hiển thị dữ liệu cung cấp cơ sở thí nghiệm, và phần còn lại là các mô-đun thí nghiệm liên quan khác nhau.
1.2 Đặc điểm
(1) Áp dụng thiết kế điện an toàn hơn, thiết bị có hiệu suất nối đất tuyệt vời và đáng tin cậy.
(2) Thiết bị sử dụng giải pháp điện tích hợp, có thể hiển thị rõ ràng các dữ liệu cảm biến khác nhau thu được thông qua màn hình thông minh, giúp người dùng xử lý dữ liệu thuận tiện hơn.
(3) Thiết bị cung cấp nhiều phụ kiện thí nghiệm khác nhau, giúp các thí nghiệm có thể thực hiện ngày càng phong phú.
(4) Sử dụng vật liệu chống ăn mòn và bền chắc, thiết bị có độ an toàn cao hơn và tuổi thọ dài hơn.
2. Thông số kỹ thuật
Nguồn điện đầu vào: AC110V 50Hz
Kích thước: 1840mm*680mm*510mm
Trọng lượng: 72kg
Điều kiện làm việc: nhiệt độ môi trường -10℃～+40℃; Độ ẩm tương đối <85% (25℃)

3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Các bộ phận chính
STT Tên
1 Hộp điều khiển điện
2 Mô-đun cố định đầu vào quạt
3 Mô-đun dòng chảy góc vuông
4 Vòi đo
5 Mô-đun thí nghiệm mở rộng đột ngột
6 Mô-đun thí nghiệm ống thẳng φ16mm
7 Mô-đun thí nghiệm mở rộng dần
8 Mô-đun thí nghiệm ống thẳng φ24mm
9 Mô-đun thí nghiệm có van điều chỉnh
10 Mô-đun thí nghiệm ống thẳng φ34mm
11 Mô-đun thí nghiệm lỗ tiết lưu thay đổi
3.2 Các bộ phận của hộp nguồn
STT Tên
1 Màn hình cảm ứng
2 Công tắc tải
3 Núm điều chỉnh tốc độ
4 Công tắc quạt
3.3 Danh sách cấu hình thiết bị
STT Tên Số lượng
Linh kiện 1 Màn hình cảm ứng 1
Linh kiện 2 Mô-đun cố định đầu vào quạt 1
Linh kiện 3 Mô-đun dòng chảy góc vuông 1
Linh kiện 4 Vòi đo 1
Linh kiện 5 Mô-đun thí nghiệm mở rộng đột ngột 1
Linh kiện 6 Mô-đun thí nghiệm ống thẳng φ16mm 1
Linh kiện 7 Mô-đun thí nghiệm mở rộng dần 1
Linh kiện 8 Ống thẳng φ24mm Mô-đun thí nghiệm ống 1
Thành phần 9 Mô-đun thí nghiệm với van điều chỉnh 1
Thành phần 10 Mô-đun thí nghiệm ống thẳng φ34mm 1
Thành phần 11 Mô-đun thí nghiệm lỗ tiết lưu thay đổi 1
3.4 Phụ kiện
STT Tên Số lượng
1 Ống khí quản trong suốt RPU4*2.5 10
2 Cờ lê lục giác 1
3 Phụ kiện tấm lỗ tiết lưu thay thế 4
4 Nút bịt ống khí quản màu đen APP4 10
4. Danh sách thí nghiệm
Thí nghiệm 1 Minh họa hoạt động điều khiển điện của thiết bị dòng chảy nén.
Thí nghiệm 2 minh họa thí nghiệm tổn thất dòng chảy uốn cong của thiết bị dòng chảy nén.
Thí nghiệm 3 minh họa thí nghiệm tổn thất dòng chảy qua lỗ tiết lưu của thiết bị dòng chảy nén.
Thí nghiệm 4 minh họa sự giãn nở đột ngột của thiết bị dòng chảy nén so với thí nghiệm tổn thất dòng chảy giãn nở dần dần.
Thí nghiệm 5 minh họa thí nghiệm tổn thất dòng chảy của thiết bị dòng chảy nén trong ống thẳng có đường kính trong khác nhau.
Thí nghiệm 6 Minh họa thí nghiệm tổn thất dòng chảy của van điều chỉnh thiết bị dòng chảy nén.
