TB230126S33 Mô-đun đào tạo băng tải Thiết bị đào tạo cơ điện tử Thiết bị giảng dạy Thiết bị đào tạo nghề Thiết bị giảng dạy

1. Giới thiệu sản phẩm
1.1 Mô tả sản phẩm

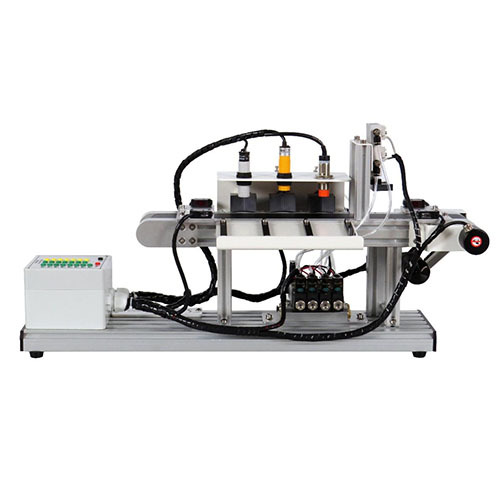

Mô-đun băng tải TB230126S33 là thiết bị đào tạo được thiết kế cho việc giảng dạy tự động hóa. Thiết bị phù hợp cho sinh viên và giáo viên thực hiện các bài học toàn diện về điều khiển PLC, ứng dụng cảm biến, công nghệ khí nén và hệ thống phân loại vật liệu. Bằng cách mô phỏng các tình huống dây chuyền lắp ráp công nghiệp, thiết bị giúp người dùng nắm vững các nguyên lý kỹ thuật cốt lõi của điều khiển băng tải, phát hiện vật liệu và lưu trữ được phân loại.
Thiết bị này bao gồm hệ thống băng tải, bộ truyền động khí nén, nhiều loại cảm biến và giao diện điều khiển điện, thực hiện các chức năng phân loại tự động thông qua PLC bên ngoài và nguồn khí. Các chức năng cốt lõi bao gồm: phát hiện vật liệu thông qua cảm biến quang điện và công tắc tiệm cận, điều khiển xi lanh để đẩy các khối vật liệu khác nhau vào thùng chứa tương ứng và sử dụng bộ mã hóa để theo dõi trạng thái hoạt động của băng tải. Thiết bị hỗ trợ liên kết đa mô-đun và phù hợp cho việc giảng dạy và thí nghiệm các hệ thống tự động hóa phức tạp.
1.2 Tính năng sản phẩm
1. Thiết kế giảng dạy tích hợp
Các thùng chứa trong suốt và băng tải trực quan hiển thị trực quan quá trình vận chuyển và phân loại vật liệu.
Cấu trúc mô-đun hỗ trợ các thí nghiệm độc lập hoặc liên kết với các thiết bị khác.
2. Phối hợp đa cảm biến
Tích hợp bộ mã hóa điện dung, cảm ứng, quang điện và quay để đáp ứng nhiều tình huống phát hiện khác nhau.
3. Điều khiển khí nén hiệu quả
Xi lanh tác động kép và xi lanh trục kép được sử dụng để điều khiển chính xác các thao tác chặn và đẩy vật liệu.
Được trang bị 8 van điều chỉnh tốc độ tiết lưu đầu ra để điều chỉnh tốc độ chuyển động của các thành phần khí nén.
4. An toàn và tiện lợi
Nguồn điện áp thấp DC 24V đáp ứng các tiêu chuẩn an toàn giảng dạy.
Giao diện đầu cuối chuẩn 2 mm, tương thích với các bộ điều khiển PLC thông dụng.

2. Thông số kỹ thuật
Thông số kỹ thuật cơ bản
Điện áp nguồn DC 24 V
Áp suất nguồn khí 0,4 MPa~0,6 MPa (cần bơm khí ngoài)
Thông số hình thức thiết bị
Kích thước 670 mm*420 mm*335 mm
Trọng lượng ≤20 kg
3. Tên linh kiện sản phẩm và chức năng
3.1 Thân máy chính
STT Tên Số lượng
1 Hộp nối 1
2 Băng tải 1
3 Xi lanh 3
4 Cảm biến điện dung 1
5 Cảm biến quang điện 1
6 Cảm biến cảm ứng 1
7 Cảm biến xuyên tia 2
8 Bộ mã hóa 1
9 Động cơ giảm tốc 1
10 Van điện từ 4
11 Cửa nạp khí 1
3.2 Phụ kiện sản phẩm
STT Tên Số lượng
1 Khối vật liệu 9
2 Cáp điện an toàn 2 mm (màu vàng, 100 cm) 7
3 Cáp điện an toàn 2 mm (màu xanh lá cây, 100 cm) 15
4 Cáp điện an toàn 2 mm (màu đỏ, 100 cm) 1
5 Cáp điện an toàn 2 mm (màu đen, 100 cm) 1
6 Đĩa U 1
7 Ống dẫn khí (3 m) 1
8 Dây nối 25 lõi 1
4. Danh sách Thí nghiệm Giảng dạy Sản phẩm
(1) Vận hành và sử dụng thiết bị cơ bản
