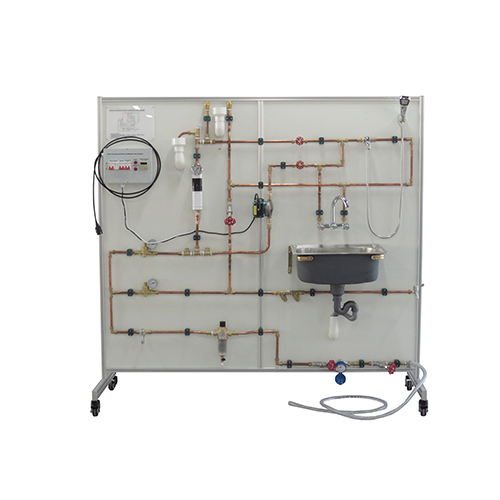

ZF0311 Thiết bị mô phỏng hệ thống cấp nước sinh hoạt, thiết bị giảng dạy, thiết bị giáo dục nghề nghiệp, thiết bị phòng thí nghiệm cơ học chất lỏng

I. Tổng quan sản phẩm
Tổng quan: Thiết bị được sử dụng để mô phỏng hệ thống đường ống nước sinh hoạt, mô phỏng việc sử dụng, kết nối và xả nước của bình nước nóng, đồng hồ nước, vòi nước, v.v.
Đặc điểm: Thiết bị được chế tạo với khung nhôm định hình, và bảng điều khiển được làm bằng tấm nhôm-nhựa. Tất cả các thiết bị thí nghiệm được lắp đặt trên tấm nhôm-nhựa, thuận tiện cho việc quan sát thí nghiệm.
Phần điện được lắp đặt bên trong hộp chống thấm nước để đảm bảo an toàn và độ tin cậy của thí nghiệm.
II. Thông số hiệu suất
Nguồn điện đầu vào: AC220V±10% 50Hz
Trọng lượng: <200kg
Điều kiện làm việc: nhiệt độ -10℃～+40℃, độ ẩm tương đối <85% (25℃), độ cao <4000m
Kích thước: 2150*965*2170mm

III. Danh sách các bộ phận
Bộ phận chính:
Số Tên
1 Đầu nối ống
2 Van
3 Đồng hồ đo nước
4 Bộ lọc sơ cấp
5 Vòi nước
6 Van cách ly chống ô nhiễm
7 Van lọc giảm áp
8 Hộp điều khiển
9 Máy nước nóng analog
10 Đồng hồ đo áp suất
11 Van an toàn
12 Van xả hơi
13 Van bi
14 Van trộn điều khiển đơn
15 Đầu vòi sen
16 Van trộn điều khiển kép
17 Bồn rửa
18 Bơm tuần hoàn
IV. Danh sách thí nghiệm
Thí nghiệm 1: Nối ống
Thí nghiệm 2: Sử dụng đồng hồ đo nước
Thí nghiệm 3: Mô phỏng việc sử dụng máy nước nóng
Thí nghiệm 4: Sử dụng van trộn điều khiển kép
Thí nghiệm 5: Sử dụng van trộn điều khiển đơn
