TB231228S04 Hệ thống máy điện Máy đào tạo Bàn làm việc giảng dạy Thiết bị công nghệ giáo dục Thiết bị đào tạo điệnI. Tổng quan về sản phẩm
1.1 Tổng quan

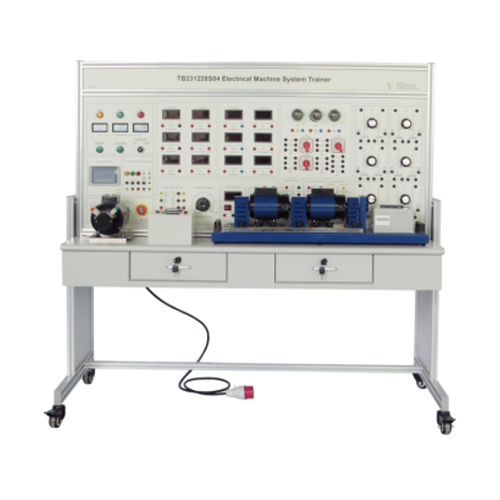

Bảng thực hành thí nghiệm điện TB231228S04 là một thiết bị thí nghiệm đa chức năng và toàn diện, được thiết kế để cung cấp cho học viên trải nghiệm toàn diện về các thí nghiệm kéo điện và động cơ. Thiết bị không chỉ phù hợp để thực hiện các thí nghiệm kéo động cơ mà còn có thể được sử dụng cho các thí nghiệm máy biến áp một pha và ba pha, và thậm chí có thể được mở rộng sang các thí nghiệm công nghệ điều khiển điện. Thiết kế của bảng được tính đến nhu cầu của môi trường giảng dạy và phòng thí nghiệm, đồng thời được trang bị các dụng cụ cần thiết, nguồn điện chuyên dụng, động cơ và các thiết bị thí nghiệm khác cùng với các đường kết nối để đảm bảo tiến độ thí nghiệm diễn ra suôn sẻ.
1.2 Tính năng
Tính toàn diện mạnh mẽ: Thiết kế của bảng thực hành thí nghiệm điện TB231228S04 cho phép thực hiện nhiều loại thí nghiệm điện, bao gồm kéo động cơ, thí nghiệm máy biến áp một pha và ba pha, và thí nghiệm công nghệ điều khiển điện, biến nó thành một nền tảng thí nghiệm đa năng.
Được trang bị đầy đủ: Thiết bị cung cấp tất cả các linh kiện và đường kết nối cần thiết, bao gồm dụng cụ, nguồn điện chuyên dụng và động cơ, v.v., để đảm bảo người dùng có thể tiến hành nhiều thí nghiệm khác nhau mà không gặp trở ngại.
Vật liệu chất lượng cao: Ray động cơ được làm bằng thép không gỉ, và tấm thép dày 20 mm. Những vật liệu chất lượng cao này đảm bảo độ bền của thiết bị, giảm tiếng ồn khi động cơ hoạt động và ngăn ngừa biến dạng, đảm bảo thiết bị hoạt động ổn định trong thời gian dài.
Đo lường chính xác: "Động lực kế DC hiệu chỉnh" được sử dụng để đo công suất đầu ra của động cơ chính. Thiết kế này khắc phục được các vấn đề về vùng chết lớn và sai số lớn thường gặp ở "động lực kế dòng điện xoáy" trước đây, đồng thời cải thiện độ chính xác của phép đo.
Chức năng bảo vệ an toàn: Thiết bị được trang bị bảo vệ rò rỉ điện áp, dòng điện loại chip đơn và chức năng bảo vệ tự động theo dõi pha-pha, quá tải không gian hoặc ngắn mạch, giúp cải thiện đáng kể độ an toàn của thí nghiệm.
II.Thông số hiệu suất
Nguồn điện đầu vào: AC 380V 50Hz, ba pha, năm dây
Trọng lượng: 154Kg
Điều kiện làm việc: Nhiệt độ môi trường: -10℃～+40℃ Độ ẩm tương đối: <85% (25℃)
Kích thước: 1640*760*1540
III.Danh sách linh kiện và giới thiệu chi tiết
3.1 Linh kiện chính
Số hiệu Tên
1 Mô-đun nguồn
2 Mô-đun đo lường DC
3 Mô-đun đo lường AC
4 Mô-đun ổn áp
5 Bóng đèn, công tắc, mô-đun hạ áp
6 Mô-đun tải
3.2 Phụ kiện
Số hiệu Tên Số lượng
1 Cầu chì 5A 5*20 5
2 Cầu chì 3A 5*20 5
3 Cầu chì 2A 5*20 5
4 Cầu chì 1.5A 5*20 5
5 Cầu chì 0.5A 5*20 5
6 Cáp điện 4 mm Cáp điện 1m hai đầu màu đỏ 10
7 Cáp điện 4 mm hai đầu màu xanh lá cây 1m 10
8 Cáp điện 4 mm hai đầu màu vàng 1m 10
9 Cáp điện 4 mm hai đầu màu xanh dương 1m 10
10 Cáp điện 4 mm hai đầu màu đen 1m 10
11 Cáp điện 4 mm hai đầu hai màu 1m 1
12 Cáp điện 2 mm 2m màu đỏ 1
13 Cáp điện 2 mm 2m màu đen 1
14 Động cơ/máy phát điện DC shunt DC220V 180W 1440 vòng/phút 1
15 Máy đo lực DC hiệu chỉnh 180W 1440 vòng/phút 1
16 Động cơ vòng trượt ba pha 380V 180W 1440 vòng/phút 1
17 Máy đo tốc độ vòng quay thông minh, máy đo tần số 1
18 Mô-đun đo công suất và hệ số công suất 1
19 Bóng đèn 5
IV. Danh sách thí nghiệm
Thí nghiệm 1: Thí nghiệm kiến thức về động cơ DC
Thí nghiệm 2: Thí nghiệm khởi động bằng điện trở nối tiếp động cơ DC
Thí nghiệm 3: Thí nghiệm đảo chiều động cơ DC (chạy thuận và chạy ngược)
Thí nghiệm 4: Thí nghiệm điều chỉnh tốc độ động cơ DC bằng cách thay đổi điện trở trong mạch phần ứng
Thí nghiệm 5: Thí nghiệm điều chỉnh tốc độ động cơ DC bằng cách thay đổi điện áp phần ứng
Thí nghiệm 6: Thí nghiệm điều chỉnh tốc độ động cơ DC bằng cách thay đổi điện trở trong mạch kích từ
Thí nghiệm 7: Thí nghiệm tỷ số biến áp một pha
Thí nghiệm 8: Thí nghiệm không tải biến áp một pha
Thí nghiệm 9: Thí nghiệm ngắn mạch biến áp một pha
Thí nghiệm 10: Thí nghiệm tải biến áp một pha
Thí nghiệm 11: Thí nghiệm kiểm tra điện trở stato động cơ không đồng bộ cuộn dây ba pha
Thí nghiệm 12: Thí nghiệm kiểm tra công tơ điện
Thí nghiệm 13: Thí nghiệm kiểm tra hệ số công suất
Thí nghiệm 14: Thí nghiệm phương pháp xác định cực tính máy biến áp
Thí nghiệm 15: Thí nghiệm kiểm tra tải biến áp ba pha
Thí nghiệm 16: Thí nghiệm khởi động động cơ không đồng bộ cuộn dây ba pha
Thí nghiệm 17 Lực kế đo mô-men xoắn của động cơ không đồng bộ ba pha quấn dây
Thí nghiệm 18 Sử dụng cảnh báo thời gian
Thí nghiệm 19 Lực kế đo mô-men xoắn của động cơ DC shunt
Thí nghiệm 20 Thí nghiệm kiểm tra kết nối sao/tam giác phía thứ cấp của máy biến áp ba pha
