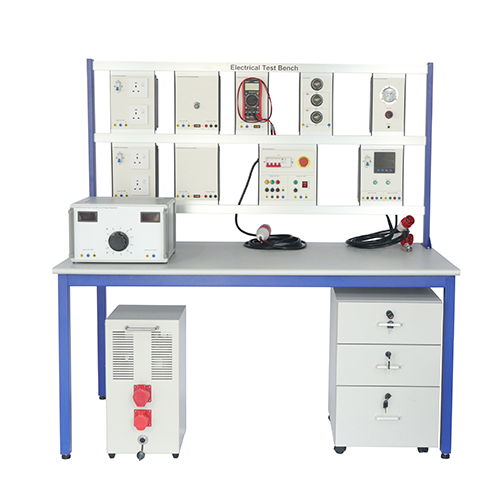

ZE3437 Bàn thử điện Bàn đào tạo trường học Thiết bị phòng thí nghiệm trường học Thiết bị đào tạo điện giáo dụcI. Tổng quan về sản phẩm
1.1 Tổng quan
Bàn thí nghiệm điện là thiết bị thực hành được thiết kế chuyên dụng cho việc kiểm tra mạch điện và thiết bị. Để đảm bảo an toàn, hãy đảm bảo nguồn điện được kết nối đúng cách, không có dây điện hở, thiết bị được nối đất tốt trước khi sử dụng và tránh vận hành thiết bị điện khi tay ướt. Khi kết nối đường dây, cần tuân thủ hướng dẫn thí nghiệm và chỉ được tiến hành thí nghiệm sau khi được chuyên gia kiểm tra.
Các thành phần chính bao gồm mô-đun ổ cắm AC 110V/220V, mô-đun nguồn DC có thể điều chỉnh, bộ điều chỉnh điện áp tự động một pha/ba pha, v.v., cũng như các phụ kiện như đồng hồ vạn năng, dây đo và cầu chì. Danh sách linh kiện của bàn thí nghiệm bao gồm các cột nhôm định hình nhẹ, mang lại vẻ ngoài đơn giản và hiện đại. Các dụng cụ đo lường và bộ nguồn đào tạo được thiết kế thông minh để tích hợp và tích hợp, đồng thời áp dụng phương pháp lắp đặt dạng hộp, không chỉ thuận tiện khi sử dụng mà còn ngăn ngừa hư hỏng hiệu quả.
II. Thông số hiệu suất
Công suất đầu vào: Hệ thống ba pha năm dây AC 380V ±10%
Trọng lượng: <188kg
Kích thước: 1650mm*850mm*1620mm
III. Danh sách linh kiện và giới thiệu chi tiết
3.1 Linh kiện chính
Số hiệu Tên
1 Mô-đun ổ cắm AC 110V
2 Mô-đun nguồn DC có thể điều chỉnh
3 Mô-đun ổ cắm AC 220V
4 Mô-đun nguồn DC chuyển mạch
5 Bộ điều chỉnh điện áp tự động một pha
6 Bộ điều chỉnh điện áp tự động ba pha
7 Tủ
8 Mô-đun nguồn chính
9 Mô-đun điều chỉnh điện áp máy biến áp tự động ba pha
10 Mô-đun tải đèn sợi đốt
11 Mô-đun đồng hồ đo áp suất
12 Mô-đun vạn năng kế
3.2 Phụ kiện
Số hiệu Tên Số lượng
1 Đồng hồ vạn năng kế 1
2 Cáp điện 4mm
3 Cầu chì 10
4 Pin 2
5 Máy kiểm tra điện áp và thông mạch 1
IV. Danh sách thí nghiệm
Thí nghiệm 1: Kiểm tra mô-đun ổ cắm
Thí nghiệm 2: Kiểm tra bộ điều chỉnh điện áp tự động một pha
Thí nghiệm 3: Kiểm tra bộ điều chỉnh điện áp tự động ba pha
Thí nghiệm 4: Kiểm tra nguồn điện đầu vào DC
Thí nghiệm 5: Kiểm tra nguồn điện DC có thể điều chỉnh
