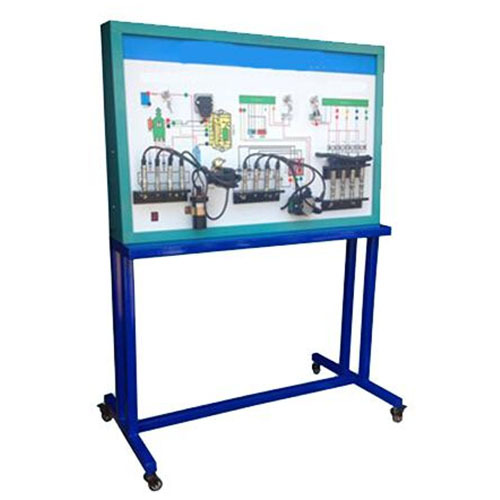

SRA080 Thiết bị đào tạo hệ thống đánh lửa điện tử loại ICT (cảm ứng) – Thiết bị đào tạo kỹ thuật ô tô – Thiết bị giảng dạyTổng quan
Các loại công tắc kích hoạt: công tắc tơ, cảm biến Hall, cảm biến quang điện, cảm biến từ tính, loại tích hợp (unitary) và loại độc lập.
Điện áp hoạt động: 220V/380V (có kèm thiết bị bảo vệ chống rò điện).
Tần số: 50/60Hz.
Công suất: 350W.
Kích thước bảng mô hình: 1000 × 750 × 180 mm (Dài × Rộng × Dày).
Kích thước tủ/bàn tiêu chuẩn: 1000 × 500 × 700 mm (Dài × Rộng × Cao).
Kết cấu tổng thể: Khung bàn sử dụng ống vuông và thép góc tiêu chuẩn quốc tế, được hàn liền mạch; bề mặt được mài nhẵn và xử lý bằng công nghệ phun sơn tĩnh điện chịu nhiệt, giúp chống ăn mòn, chống lão hóa và bền màu; chân bàn được trang bị bánh xe đa hướng có khóa để thuận tiện cho việc di chuyển trong quá trình giảng dạy.
Bảng điều khiển sử dụng tấm nền nhôm-nhựa chất lượng cao, được in sơ đồ nguyên lý hệ thống SRS trực quan, có màu sắc đồng bộ với hệ thống điều khiển nguyên bản trên xe, đồng thời đi kèm tài liệu hướng dẫn vận hành và sổ tay thực hành.
Thiết bị thực hành này giúp sinh viên nắm vững cấu tạo và nguyên lý hoạt động của ba loại hệ thống đánh lửa động cơ, cũng như hiểu rõ vị trí và cơ chế vận hành của từng cảm biến và cơ cấu chấp hành.
Thông qua các cổng kết nối chẩn đoán, sinh viên có thể sử dụng đồng hồ vạn năng để đo điện áp và điện trở của các cơ cấu chấp hành.
Hệ thống cho phép thiết lập các lỗi thường gặp; dựa trên các lỗi được hiển thị, sinh viên có thể thực hiện phân tích và chẩn đoán, qua đó rèn luyện tư duy giải quyết vấn đề và kỹ năng chẩn đoán lỗi.
Hệ thống bao gồm ba loại hoạt động độc lập: hệ thống đánh lửa dùng ắc quy, hệ thống đánh lửa không tiếp điểm (cảm biến Hall) và hệ thống đánh lửa điện tử không dùng bộ chia điện.
