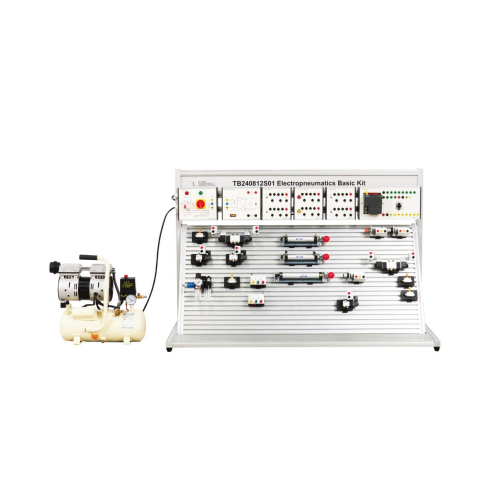

TB240812S01 Bộ dụng cụ cơ bản về điện khí nén Thiết bị đào tạo khí nén Thiết bị giảng dạy Thiết bị đào tạo nghề
I. Tổng quan về sản phẩm
1.1 Tổng quan
Thiết bị thí nghiệm này sử dụng cấu trúc một mặt, cung cấp cho học viên không gian thực hành thí nghiệm khí nén. Cấu trúc tổng thể đơn giản và thiết thực.
Thiết bị đào tạo được làm bằng sắt sơn tĩnh điện hai lớp, kiểu phun dày đặc, đẹp mắt, bền bỉ và thiết thực. Cấu hình cơ bản như sau: 1 bộ linh kiện đào tạo khí nén; 1 bộ mô-đun điều khiển PLC khí nén; 1 bơm khí nén;
1.2 Tính năng
Mỗi linh kiện khí nén được trang bị một tấm lắp, có thể dễ dàng và tự do lắp đặt trên bảng điều khiển (bảng điều khiển được làm bằng hợp kim nhôm với khe chữ "T"). Với thiết bị đào tạo này, bạn có thể thực hiện các mạch điều khiển khí nén và các thí nghiệm ứng dụng cơ bản tương ứng, đồng thời thực hiện điều khiển khí-điện.
II. Thông số hiệu suất
2.1 Thông số kỹ thuật
Thông số nguồn điện: AC 220V một pha ±5%
2.2 Kích thước và Trọng lượng
Kích thước: 1370*650*920mm
Trọng lượng: <91kg
III.Danh sách linh kiện
3.1 Linh kiện chính
Số hiệu Tên
1 Khung
2 Bảng điều khiển
3 Bơm khí
3.2 Linh kiện điện
Số hiệu Tên
1 Hộp cấp nguồn (đầu vào tín hiệu điện)
2 Hộp 24V
3 Hộp rơ le
4 Hộp nút nhấn
5 Hộp rơ le
6 Hộp PLC
3.3 Linh kiện khí nén
Số hiệu Tên
1 Van điện từ 5/2 chiều (điều khiển điện từ kép)
2 Van điện từ 3/2 chiều (điều khiển điện từ đơn)
3 Van điện từ 5/2 chiều (điều khiển điện từ đơn)
4 Van điều khiển lưu lượng một chiều
5 Xi lanh tác động kép
6 Xi lanh tác động đơn
7.1 Công tắc giới hạn, tác động điện bên trái
7.2 Công tắc giới hạn, tác động điện bên phải
8 Hai mảnh (van khởi động có van điều khiển bộ lọc)
9 Cảm biến điện dung (cảm biến tiệm cận, điện tử gắn trên xi lanh)
10 Cảm biến cảm ứng (cảm biến tiệm cận, điện tử gắn trên xi lanh)
11 Cảm biến quang điện (cảm biến tiệm cận, quang học)
3.4 Cấu hình sản phẩm Danh sách
Số. Tên QYT
1 Bơm khí 1
2 Hộp nguồn 1
3 Hộp 24V 1
4 Hộp rơ le 1
5 Hộp nút nhấn 1
6 Hộp PLC 1
7 Van điện từ 5/2 chiều (điều khiển điện từ kép) 2
8 Van điện từ 3/2 chiều (điều khiển điện từ đơn) 2
9 Van điện từ 5/2 chiều (điều khiển điện từ đơn) 1
10 Van điều khiển lưu lượng một chiều 3
11 Xy lanh tác động kép 2
12 Xy lanh tác động đơn 1
13 Công tắc hành trình 2
14 Hai mảnh 1
15 Cảm biến điện dung 1
16 Cảm biến cảm ứng 1
17 Cảm biến quang điện 1
18 Cáp điện 4mm, hai đầu màu vàng 0,1m 1
19 Cáp điện 4mm, hai đầu màu xanh lam 0,1m 1
20 Cáp điện 4mm, hai đầu màu đen 0,1m 1
21 Cáp điện 4mm, hai đầu màu vàng 2m 8
22 4mm Cáp điện 2m hai đầu màu đen 10
23 Cáp điện 4mm 2m hai đầu màu đỏ 10
24 Bộ chia A
25 Ống nhựa ((trong suốt)) 10m
26 Cảm biến áp suất có màn hình hiển thị 1
IV.Danh sách thí nghiệm
Thí nghiệm 1: Thí nghiệm van điện từ 5/2 chiều điều khiển bằng điện kép
Thí nghiệm 2: Thí nghiệm van điện từ 3/2 chiều điều khiển bằng điện đơn
Thí nghiệm 3: Thí nghiệm van điều khiển lưu lượng một chiều
Thí nghiệm 4: Thí nghiệm cảm biến quang điện
Thí nghiệm 5: Thí nghiệm công tắc hành trình
Thí nghiệm 6: Thí nghiệm van điện từ 5/2 chiều điều khiển bằng điện đơn
Thí nghiệm 7: Thí nghiệm chương trình tự khóa PLC
Thí nghiệm 8: Thí nghiệm chương trình nhích PLC
