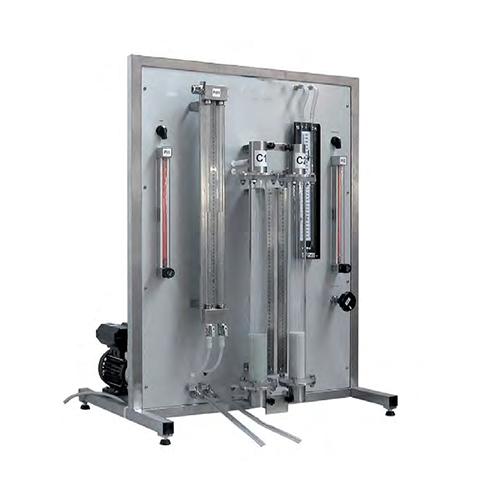

ZM8131 Thiết bị thí nghiệm giường cố định và giường tầng sôi - Thiết bị giảng dạy - Thiết bị giáo dục nghề nghiệp - Thiết bị phòng thí nghiệm cơ học chất lỏng

1. Giới thiệu
Thiết bị này được thiết kế để nghiên cứu cách dòng nước hoặc không khí chảy qua các giường cố định và giường tầng sôi chứa các hạt rắn và quan sát sự khác biệt giữa hiện tượng tầng sôi “tập hợp” và “hạt”. Hơn nữa, thiết bị này có thể được sử dụng để thu thập dữ liệu thực nghiệm về hiện tượng tầng sôi của các giường thực tế (giường xúc tác, giường lọc, v.v...).
2. Chương trình đào tạo
Thiết bị này cho phép nghiên cứu sâu hơn các vấn đề sau:
• Sự giảm áp suất trong giường cố định hoặc giường tầng sôi chứa nước hoặc không khí
• Phương trình Ergun và các dạng đơn giản hóa (phương trình Carman-Kozeny và Burke-Plummer)
• Xác định độ xốp của giường
• Kiểm tra các loại tầng sôi khác nhau (hạt và tập hợp)

3. Thông số kỹ thuật:
• Khung bằng thép không gỉ AISI 304
• 2 ống đo bằng Plexiglas trong suốt với giá đỡ và bộ lọc bằng thép thiêu kết; Chiều cao = 550 mm, đường kính trong = 44 mm, phạm vi: 0 đến 500 mm
• 2 lớp vật liệu có kích thước hạt khác nhau
• Máy nén màng kép, Q max = 39 l/min, P max = 2 bar, với bình chứa khí
• Bồn chứa nước bằng thép không gỉ AISI 304, dung tích 6 lít
• Bơm bằng thép không gỉ AISI 316, Q max = 1500 l/h, H max = 2 bar
• Lưu lượng kế diện tích thay đổi với van điều khiển vi mô và phạm vi từ 7 đến 70 l/h
• Lưu lượng kế diện tích thay đổi với van điều khiển vi mô và phạm vi từ 300 đến 1700 Nl/h
• Đồng hồ đo áp suất ống đôi, phạm vi từ 0 đến 500 mmH2O
• Đồng hồ đo áp suất ống chữ U cho không khí, phạm vi từ 0 đến 300 mmH2O
• Van an toàn được điều chỉnh tại Áp suất: 0,5 bar
Nguồn điện: 230 Vac 50 Hz một pha - 0,5 kVA
(Điện áp và tần số khác theo yêu cầu)
Kích thước: 750 x 600 x 1000 mm
Trọng lượng: 50 kg
