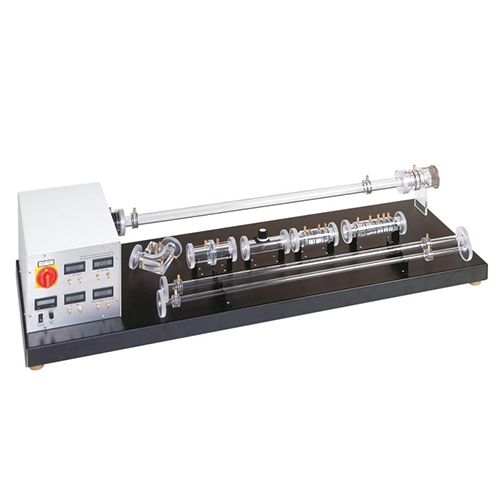

TB-220726-V-304 Hệ thống đào tạo dòng chảy chất lỏng nén được: Thiết bị giảng dạy, Thiết bị đào tạo nghề, Thiết bị phòng thí nghiệm cơ học chất lỏng

Hệ thống cần bao gồm các nội dung đào tạo sau:
Nghiên cứu dòng chảy dưới âm và siêu âm
Tổn thất áp suất trong ống và khuỷu ống
Dòng chảy trong vòi phun hội tụ/phân kỳ
Dòng chảy siêu âm trong vòi phun de Laval
Xác định tốc độ âm thanh trong không khí
So sánh các phương pháp tính toán cho dòng chảy không nén được và nén được
Sử dụng phương trình liên tục đầy đủ
Xác định lưu lượng khối bằng vòi phun và lưu lượng thể tích bằng lỗ tiết lưu
Ghi lại đường cong hiệu chuẩn cho lỗ tiết lưu
Ghi lại đường cong đặc tính của quạt ở các lưu lượng khối và tốc độ khác nhau
Thông số kỹ thuật tối thiểu cần thiết:
Dòng chảy không khí dưới âm và siêu âm
Quạt hướng tâm: 31000 vòng/phút, lưu lượng: 220 m³/h
Khuỷu ống 90° trong suốt
Đoạn ống trong suốt: 1m, đường kính: 16, 24, 34mm
Vòi phun đo lường
Vòi phun trong suốt có sự mở rộng đột ngột
Vòi phun trong suốt có sự mở rộng dần dần Hình ảnh phóng to
Ống tiết lưu trong suốt với đường kính đĩa tiết lưu: 12, 19, 25, 32mm
Van tiết lưu trong suốt
Tủ điều khiển với màn hình hiển thị và các yếu tố điều khiển
Phạm vi đo
−Tốc độ: 0...99999 vòng/phút
−Áp suất: 0...25mbar, 0...200mbar, 0...1000mbar
−Vận tốc: 0...65 m/s
