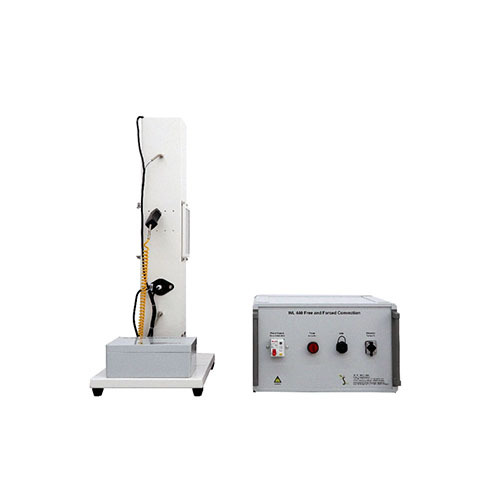

WL 440 Thiết bị giáo dục trường học đối lưu tự do và cưỡng bức Bàn làm việc của người hướng dẫn nghề Thiết bị đào tạo nhiệt1. Giới thiệu sản phẩm
1.1 Mô tả sản phẩm
Thiết bị đối lưu cưỡng bức và tự do WL 440 được thiết kế để giúp sinh viên hiểu và nắm vững về truyền nhiệt đối lưu, một trong ba phương thức truyền nhiệt chính trong nhiệt động lực học. Truyền nhiệt đối lưu có thể được chia thành đối lưu tự nhiên và đối lưu cưỡng bức. Đối lưu tự nhiên là do mật độ không đồng đều của chất lỏng trong không gian do trường nhiệt độ không đồng đều của chất lỏng trong không gian. Đối lưu cưỡng bức là do dòng chảy của chất lỏng được dẫn động bởi các lực bên ngoài như quạt hoặc bơm.
Thiết bị đối lưu cưỡng bức và tự do WL 440 chủ yếu bao gồm một ống thẳng đứng với bộ phận gia nhiệt có thể tháo rời, một số cảm biến (bao gồm đầu dò nhiệt độ cầm tay), hộp chuyển đổi điện chống nước và hộp cấp nguồn. Ống thẳng đứng với bộ phận gia nhiệt có thể tháo rời là thành phần cốt lõi của bàn thí nghiệm. Một cảm biến nhiệt độ (T1) được lắp đặt tại cửa hút gió ở đầu dưới của ống thẳng đứng, và một cảm biến đo tốc độ gió cũng được lắp đặt phía trên cảm biến T1. Có thể lắp đặt ba loại bộ phận gia nhiệt khác nhau ở giữa ống đứng, bao gồm bộ trao đổi nhiệt bó ống, bộ trao đổi nhiệt hình trụ và bộ trao đổi nhiệt dạng tấm. Mỗi bộ trao đổi nhiệt được trang bị cảm biến nhiệt độ (T4). Quạt hướng trục điều chỉnh điện áp 24V được lắp đặt ở cửa thoát khí phía trên của ống dẫn thẳng đứng. Cảm biến nhiệt độ (T4) được lắp đặt bên dưới quạt hướng trục. Đầu dò nhiệt độ cầm tay (T3) có thể được lắp đặt ở giữa ống dẫn thẳng đứng (có lỗ trên ống dẫn). Nhiều bộ truyền cảm biến được lắp đặt trong hộp chuyển đổi điện chống nước, có thể truyền dữ liệu cảm biến đến hộp điện để xử lý.
1.2 Tính năng sản phẩm
1. Sản phẩm có thiết kế đẹp mắt, chắc chắn và bền bỉ, kích thước tổng thể nhỏ gọn, cắm và chạy, chức năng đầy đủ, đáp ứng yêu cầu giảng dạy thực nghiệm.
2. Sản phẩm được thiết kế theo dạng mô-đun, có thể thực hiện nhiều loại thí nghiệm giảng dạy và nghiên cứu.
3. Các phụ kiện của sản phẩm có thể được lắp đặt nhanh chóng,
4. Sản phẩm được trang bị phần mềm chuyên dụng giúp người dùng nhanh chóng thu thập dữ liệu thực nghiệm.
2. Thông số kỹ thuật
2.1 Thông số kỹ thuật
Thông số nguồn điện: AC230V 50Hz
Diện tích tiết diện dòng chảy: 120x120mm; chiều cao khoảng 0,6 mét
Thông số thanh gia nhiệt:
Giới hạn nhiệt độ: 90℃.
Thông số thanh gia nhiệt bó ống:
Số lượng ống: 23; một ống ở vị trí thay đổi được gia nhiệt.
Công suất gia nhiệt: 20W; diện tích truyền nhiệt: 31,41cm²
Thông số của xi lanh có nhiệt độ bề mặt đồng đều:
Công suất gia nhiệt: 20W; diện tích truyền nhiệt: 111cm²
Công suất gia nhiệt: 40W; diện tích truyền nhiệt: 2x 100 cm²
Thông số của xi lanh có lá gia nhiệt:
Công suất gia nhiệt: 40W; Diện tích truyền nhiệt: 111cm²
Thông số quạt hướng trục:
Lưu lượng tối đa: 500m³/h; Chênh lệch áp suất tối đa: khoảng 950Pa; Công suất tiêu thụ: 90W
Tốc độ gió: 0…10m/s
Nhiệt độ: 4x 0…325°C
Công suất gia nhiệt: 0…50W
Điều kiện môi trường làm việc yêu cầu: Nhiệt độ môi trường: -10℃～+40℃; Độ ẩm tương đối: <85% (25℃).
2.2 Kích thước và trọng lượng
Kích thước: 400*300*800mm
Trọng lượng: 22KG
3. Tên linh kiện sản phẩm và giới thiệu chức năng
3.1 Linh kiện chính của sản phẩm
Tên sản phẩm
1 Quạt hướng trục
2 Nhiệt kế T2
3 Nhiệt kế cầm tay
4 Cửa sổ quan sát
5 Máy đo gió
6 Nhiệt kế T1
7 Hộp chống nước điện
8 Cầu dao tự động
9 Đèn báo
10 Cổng USB
11 Giao diện mạng
3.2 Phụ kiện sản phẩm
Tên sản phẩm
1 Xi lanh có nhiệt độ bề mặt đồng đều
2 Mô-đun thí nghiệm dạng bó
3 Xi lanh có lá gia nhiệt
4 Mô-đun thí nghiệm dạng dẹt
5 Cáp dữ liệu cảm biến
6 Cáp dữ liệu USB
7 Cáp nguồn
8 Ổ đĩa flash USB
4. Danh sách cấu hình sản phẩm
Tên sản phẩm
Số lượng
1 Quạt hướng trục 1
2 Cảm biến nhiệt độ 2
3 Cảm biến nhiệt độ cầm tay 1
4 Xi lanh có nhiệt độ bề mặt đồng đều 1
5 Mô-đun thí nghiệm dạng bó 1
6 Xi lanh có lá gia nhiệt 1
7 Mô-đun thí nghiệm dạng dẹt 1
8 Cáp dữ liệu cảm biến 3
9 Cáp dữ liệu USB 1
10 Dây nguồn 2
11 Máy đo gió 1
12 Cầu dao tự động 1
13 Đèn báo 1
14 Giao diện USB 1
15 Giao diện mạng 1
5. Danh sách thí nghiệm giảng dạy sản phẩm
(1) Thí nghiệm minh họa đối lưu tự nhiên và đối lưu cưỡng bức
(2) Thí nghiệm truyền nhiệt đối lưu tấm phẳng quét
(3) Thí nghiệm truyền nhiệt đối lưu xi lanh quét với nhiệt độ bề mặt đồng đều
(4) Thí nghiệm truyền nhiệt đối lưu bó ống quét
(5) Thí nghiệm truyền nhiệt đối lưu xi lanh quét với lá kim loại gia nhiệt
