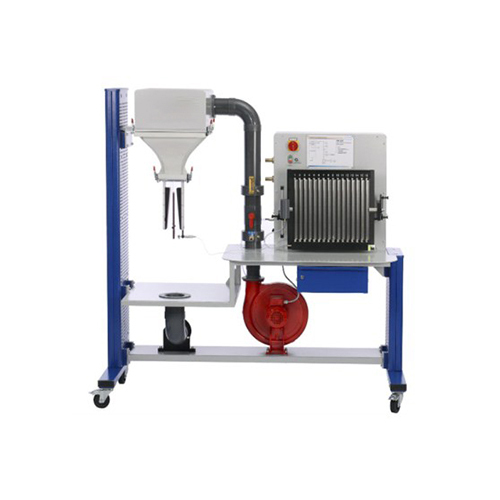

TB-220726-V-301 Hệ thống đào tạo cơ bản về dòng khí: Thiết bị giảng dạy, Thiết bị giáo dục nghề nghiệp, Thiết bị phòng thí nghiệm cơ học chất lỏng

Hệ thống cần bao gồm các mục tiêu đào tạo sau:
Nghiên cứu đặc tính của quạt và ghi lại chúng
Nghiên cứu hiệu suất của quạt
Nghiên cứu phân bố vận tốc trong ống
Nghiên cứu phân bố vận tốc phía sau một hình trụ chịu tác động của dòng chảy ngang
Nghiên cứu phân bố áp suất xung quanh một hình trụ chịu tác động của dòng chảy ngang
Làm quen với tổn thất ma sát trong ống, khúc cong và góc ống
Đo công suất tiêu thụ của quạt
Đo công suất tiêu thụ của bơm
Xác định đường cong đặc tính liên quan
Đo áp suất toàn phần và áp suất tĩnh trong ống hút
Nghiên cứu phân bố áp suất trên mặt cắt ngang
Nghiên cứu phân bố vận tốc trên mặt cắt ngang
Đo áp suất toàn phần phía sau hình trụ
Xác định hệ số lực cản từ phân bố áp suất phía sau hình trụ
Nghiên cứu sự suy giảm áp suất phía sau hình trụ
Đo áp suất toàn phần phía sau hình trụ
Nghiên cứu ảnh hưởng của các yếu tố khác nhau Cửa hút khí hình dạng đặc biệt: cửa hút khí liên tục và mở rộng đột ngột
Ghi lại đường cong làm mát của một xi lanh đồng chịu tác động của dòng khí
Xác định hệ số truyền nhiệt từ đường cong làm mát

Hệ thống bao gồm các thành phần sau:
1. Bộ phận cơ bản đo lưu lượng khí
Thông số kỹ thuật tối thiểu cần thiết (tương đương hoặc tốt hơn):
Quạt ly tâm với công suất tiêu thụ: 90W, tốc độ: 2800 vòng/phút, lưu lượng: 450m³/h và áp suất chênh lệch: 480Pa
Ống dẫn khí có đường kính ngoài: 105mm và đường kính trong: 99mm
Ống hút khí trong suốt có đường kính ngoài: 140mm và đường kính trong: 133mm
Đầu nối cho ống Pitot
Van tiết lưu để điều chỉnh lưu lượng khí
Hộp chuyển mạch với cảm biến áp suất
Phạm vi đo áp suất: ±10mbar và 2x ±1mbar
Phạm vi đo nhiệt độ: 0 đến 200°C
Bộ thu thập dữ liệu với phần mềm
Giao diện USB
PC Core i7, DVD+/-RW, RAM 8GB, ổ cứng 1TB, chuột quang, bàn phím đa phương tiện, màn hình LED (21")
2. Đồng hồ đo công suất kỹ thuật số để bàn
Thông số kỹ thuật tối thiểu cần thiết (tương đương hoặc tốt hơn):
Có khả năng đo công suất điện hoạt động tiêu thụ của thiết bị
Việc đo công suất không phụ thuộc vào hình dạng thiết bị
Phạm vi đo công suất: 0 đến 300W
3. Bộ cảm biến áp suất điện tử
Thông số kỹ thuật tối thiểu cần thiết (tương đương hoặc tốt hơn):
Cảm biến áp suất điện tử
Ống Pitot có đường kính ngoài: 0,70mm, đường kính trong: 0,40mm và điều chỉnh theo chiều dọc: 0 đến 130mm
Có khả năng đo áp suất tĩnh và động
Có khả năng phát hiện vị trí bằng điện tử
4. Bộ xi lanh xoay
Thông số kỹ thuật tối thiểu cần thiết (tương đương hoặc tốt hơn):
Xi lanh xoay có đường kính ngoài: 25mm và đường kính trong: 21mm, lỗ xuyên tâm để đo áp suất ở bất kỳ góc điều chỉnh nào
Điều chỉnh góc có thang đo
Biến trở
Có khả năng phát hiện điện tử góc
5. Bộ phận ống dẫn
Thông số kỹ thuật tối thiểu cần thiết (tương đương hoặc tốt hơn):
Đoạn ống thẳng có mặt bích, chiều dài: 1200mm và đường kính trong: 50mm
Đoạn ống thẳng có chiều dài: 990mm, hai đầu vào ống có thể thay thế: mở rộng đột ngột hoặc đầu vào không khí liên tục
Ống cong 90°
Ống góc 90°
Cần bao gồm các điểm đo trên các đoạn ống thẳng để đo áp suất
Cần bao gồm các điểm đo tại đầu vào ống để đo vận tốc
6. Lò truyền nhiệt
Thông số kỹ thuật tối thiểu cần thiết (tương đương hoặc tốt hơn):
Lò có công suất gia nhiệt: 100W
Ống trụ bằng đồng có cảm biến nhiệt độ tích hợp
Ống trụ cần được gia nhiệt trong lò đến khoảng 120°C
Lò cần duy trì nhiệt độ ổn định
Các giá trị đo được cần được hiển thị và phân tích thông qua phần mềm của bộ phận cơ sở đo lưu lượng không khí
