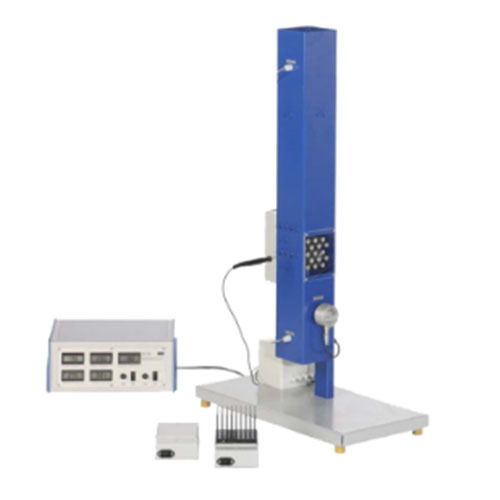

SR3029 Dẫn nhiệt và đối lưu, Thiết bị phòng thí nghiệm nhiệt, Thiết bị giảng dạy, Thiết bị phục vụ giảng dạyĐơn vị sẽ thực hiện các thí nghiệm và nghiên cứu sau:
Mục tiêu học tập / Thí nghiệm
Ảnh hưởng của dẫn nhiệt và đối lưu đến truyền nhiệt
Ảnh hưởng của đối lưu tự nhiên và đối lưu cưỡng bức đến truyền nhiệt
Tính toán truyền nhiệt đối lưu
Ảnh hưởng của các vật liệu khác nhau đến dẫn nhiệt
Ảnh hưởng của chiều dài mẫu đến truyền nhiệt Đặc điểm kỹ thuật
[1]Nghiên cứu dẫn nhiệt và đối lưu bằng ví dụ về một cánh tản nhiệt
[2]Cánh tản nhiệt: mẫu được nung nóng ở một đầu, làm bằng kim loại
[3]6 mẫu được làm từ các vật liệu khác nhau và có chiều dài khác nhau
[4]6 quạt cho các thí nghiệm đối lưu cưỡng bức
[5]Công suất gia nhiệt và công suất quạt có thể điều chỉnh liên tục
[7]Do thiết bị đo tích hợp dựa trên bộ vi xử lý nên không cần thêm thiết bị nào có dây dẫn dễ gây lỗi
Thông số kỹ thuật Máy sưởi
Công suất sưởi: 30W
Giới hạn nhiệt độ: 160°C 6 quạt
Lưu lượng tối đa: 40m³/h
Tốc độ định mức: 14400 vòng/phút
Công suất tiêu thụ: 7,9W 4 mẫu thử ngắn
Chiều dài tản nhiệt: 104mm
Diện tích truyền nhiệt: 32,6cm²
Đồng, nhôm, đồng thau, thép 2 mẫu thử dài
Chiều dài tản nhiệt: 154mm
Diện tích truyền nhiệt: 48,4cm²
Đồng, thép Phạm vi đo
Tốc độ dòng chảy: 0...10m/s
Nhiệt độ: 8x 0...325°C
Công suất sưởi: 0...30W
Kích thước và Trọng lượng (DxRxC): 670x350x280mm Trọng lượng: khoảng 17kg
Vật liệu chế tạo: thép không gỉ
