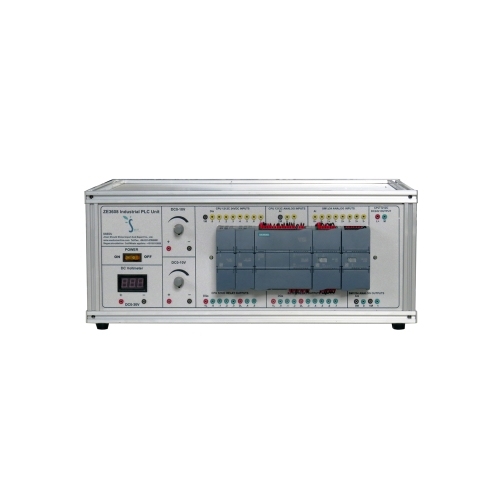

Bộ PLC công nghiệp SR3608, thiết bị giảng dạy, bàn thí nghiệm giáo dục, thiết bị PLC phục vụ giáo dục.1. Tổng quan sản phẩm
1.1 Tổng quan
Thiết bị đào tạo này là mô-đun CPU Siemens S7-1200. Thông qua các thí nghiệm liên quan, bạn có thể làm quen với cách sử dụng cơ bản và các phương pháp lập trình của PLC S7-1200, cách sử dụng phần mềm lập trình, v.v. Bồi dưỡng kiến thức và kỹ năng tương ứng cho sinh viên, phù hợp cho việc giảng dạy, đào tạo kỹ năng và đánh giá các chuyên ngành liên quan tại các trường dạy nghề, trường cao đẳng nghề, trường trung cấp nghề và trường kỹ thuật.
1.2 Đặc điểm
(1) Tất cả các đầu vào và đầu ra của mô-đun PLC đều được dẫn ra bảng điều khiển thông qua đầu nối chuyển đổi và được kết nối bằng cáp điện an toàn 2mm.
(2) Mô-đun PLC sử dụng PLC Siemens, cung cấp 8 đầu vào kỹ thuật số và 14 đầu ra, 6 đầu vào tương tự và 2 đầu ra, hỗ trợ giao tiếp RS232 và RS485.
(3) Mô-đun được trang bị vôn kế DC 0-30V.
(4) Được trang bị 2 bộ đầu ra tương tự DC 0-10V.
2. Thông số hiệu năng
(1) Nguồn điện đầu vào: hệ thống ba dây một pha 220V ± 10% 50Hz
(2) Kích thước: 297mm × 230mm × 80mm
(3) Tổng công suất: <500VA
(4) Trọng lượng: <100kg
(5) Điều kiện làm việc: nhiệt độ môi trường -10 ℃ ～ + 40 ℃, độ ẩm tương đối ＜ 85% (25 ℃)
3.1 Công tắc nguồn module
Công tắc nguồn cũng có thể hiển thị trạng thái nguồn.
3.2 Đầu vào kỹ thuật số module
Module có 8 đầu vào kỹ thuật số, có thể được kết nối với các thành phần đầu vào tín hiệu như nút bấm.
3.3 Đầu vào tương tự module
Module có 6 điểm đầu vào tương tự, có thể được kết nối với tín hiệu tương tự điện áp hoặc tín hiệu tương tự dòng điện.
3.4 Đầu ra DC24V module
Module có một bộ đầu ra DC24V, có thể cung cấp nguồn DC24V cho cảm biến. 3.5 Mô-đun vôn kế DC0-30V
Mô-đun này chứa một vôn kế DC0-30V, có thể đo điện áp DC0-30V.
3.6 Tín hiệu tương tự điện áp DC 0-10V đầu ra
Mô-đun này chứa 2 bộ tín hiệu tương tự điện áp DC 0-10V, có thể được sử dụng làm tín hiệu đầu vào tương tự điện áp DC cho PLC.
3.7 Mô-đun giao tiếp RS232
Mô-đun này chứa mô-đun giao tiếp RS232, có thể được sử dụng làm PLC để giao tiếp RS232.
3.8 Mô-đun giao tiếp RS485
Mô-đun này chứa mô-đun giao tiếp RS485, có thể được sử dụng làm PLC để giao tiếp RS485.
3.9 Mô-đun đầu ra rơle
Mô-đun này chứa 14 đầu ra rơle, có thể được kết nối với các đầu ra rơle.
3.10 PLC
Toàn bộ mô-đun PLC được trưng bày cho phép sinh viên quan sát trực quan trạng thái của các điểm đầu vào và đầu ra của PLC. 3.11 Ngõ ra tương tự
Mô-đun này có 2 ngõ vào tương tự, có thể xuất ra tín hiệu tương tự điện áp hoặc tín hiệu tương tự dòng điện.
3.12 Thiết bị hỗ trợ
(1) 1 dây cáp truyền thông
(2) 1 đĩa CD phần mềm lập trình PLC
(3) 25 dây cáp điện an toàn 2mm
(4) 1 dây nguồn
4. Có thể hoàn thành nội dung đào tạo
(1) Đào tạo giao tiếp giữa máy tính và PLC
(2) Đào tạo lập trình PLC
(3) Đào tạo giám sát trạng thái PLC bằng máy tính
(4) Đào tạo ngõ vào tương tự PLC
