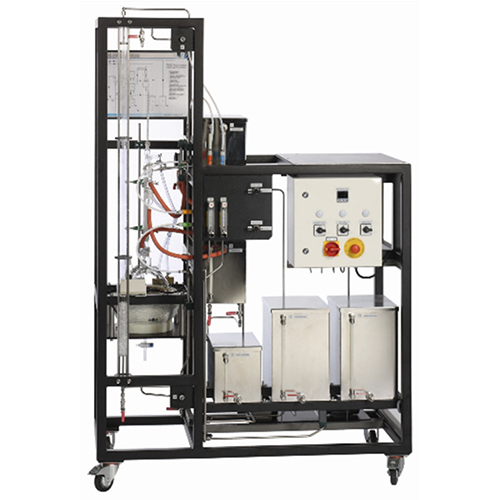

SS19807 Thiết bị Giảng dạy Chiết tách Lỏng-Lỏng, Thiết bị Giáo dục Nghề nghiệp, Thiết bị Phòng thí nghiệm Cơ học Chất lỏng

1. Mô tả
Phương pháp chiết tách lỏng-lỏng cho phép tách các hỗn hợp lỏng bằng phương pháp chiết tách lỏng-lỏng.
Hỗn hợp lỏng cần tách được bơm từ bể chứa vào đáy cột chiết bằng máy bơm. Tại đó, nó di chuyển ngược chiều dòng chảy về phía dung môi, được bơm vào đỉnh cột chiết bằng máy bơm khác. Hỗn hợp cần tách bao gồm một thành phần chuyển tiếp và chất lỏng mang. Chất lỏng mang và dung môi không hòa tan vào nhau, do đó một ranh giới pha được thiết lập trong cột. Điều này có thể được quan sát và điều chỉnh bằng hai van. Sự di chuyển của thành phần chuyển tiếp từ chất lỏng mang vào dung môi xảy ra bên trong cột. Hai van ba chiều có thể được sử dụng để vận hành thiết bị huấn luyện như một quá trình liên tục hoặc gián đoạn.
Một bộ phận chưng cất tạo điều kiện làm giàu thành phần chuyển tiếp trong dịch chiết. Bộ phận này bao gồm một bình đáy tròn được gia nhiệt với một cột nhồi và một cầu chưng cất với bộ ngưng tụ Liebig. Dịch chiết đã được làm giàu sẽ rời khỏi cột ở phía trên và được thu thập trong một bể chứa. Nhiệt độ đáy được đo bằng cảm biến, hiển thị kỹ thuật số và được điều khiển bằng bộ điều khiển PID. Nhiệt độ ở đỉnh cột chưng cất cũng được đo. Quá trình chưng cất loại bỏ dung môi khỏi thành phần chuyển tiếp, thành phần này được thu thập ở đáy thiết bị và có thể được lấy ra làm sản phẩm. Dung môi đã tách được thu thập trong một bể chứa và có thể được tái sử dụng cho quá trình chiết xuất.
Đối với hệ ba thành phần, dầu hạt cải được khuyến nghị sử dụng làm chất lỏng mang, ethanol là thành phần chuyển tiếp và nước là dung môi. Đối với hệ ba thành phần này, nồng độ của dịch chiết, sản phẩm ở đỉnh và đáy được xác định bằng cách đo mật độ. Một máy đo độ dẫn điện được bao gồm cho các hệ ba thành phần thay thế.

2. Thông số kỹ thuật
1. Chiết lỏng-lỏng theo phương pháp dòng ngược kết hợp chưng cất để làm giàu chất chiết
2. Vận hành liên tục hoặc gián đoạn bằng 2 van ba chiều
3. Cột chiết bằng thủy tinh
4. Cột chưng cất và cầu chưng cất với bình ngưng Liebig
5. Gia nhiệt đáy bằng điện thông qua bộ điều khiển PID
6. Bơm phun nước để giảm nhiệt độ bay hơi trong quá trình chưng cất
7. Bồn chứa bằng thép không gỉ cho nguyên liệu đầu vào, dung môi, sản phẩm phụ, chất chiết và sản phẩm cuối (chưng cất)
8. 2 bơm để cung cấp nguyên liệu đầu vào và dung môi
9. 2 van để điều chỉnh ranh giới pha
10. Cột chưng cất được đóng gói bằng vòng Raschig
11. Phụ kiện được chứa trong hệ thống lưu trữ với lớp lót xốp
3. Dữ liệu kỹ thuật
Cột
- Chiết: Ø 40mm, chiều cao: 1500mm
- Chưng cất: Ø 30mm, chiều cao: 415mm
- Công suất đầu ra của bộ gia nhiệt đáy: 1200W
Bể chứa
-Bể nguyên liệu và bể tinh chế: khoảng 30L mỗi loại
-Bể dung môi và bể chiết xuất: khoảng 15L mỗi loại
-Bể sản phẩm đầu (chưng cất): 15L
-Bể đáy (chưng cất): khoảng 5L
Bơm nguyên liệu
-Lưu lượng tối đa: 1000mL/phút
-Cột áp tối đa: 80m
Bơm dung môi
-Lưu lượng tối đa: 1200mL/phút
-Cột áp tối đa: 10m
-Bơm tia nước, chân không cuối cùng: khoảng 200mbar
Phạm vi đo
- Nhiệt độ: 1x 0-150°C, 1x 0-120°C
- Lưu lượng: 2x 100-850mL/phút (nước)
- Áp suất: 1-0.6bar
- Độ dẫn điện: 0-1990µS/cm
- 230V, 50Hz, 1 pha
- 230V, 60Hz, 1 pha; 120V, 60Hz, 1 pha
- Chứng nhận UL/CSA tùy chọn
Kích thước và trọng lượng
- Dài x Rộng x Cao: 1350x750x2150mm
- Trọng lượng: khoảng 180kg
Phụ kiện
- 1 máy đo độ dẫn điện
- 1 bộ phụ kiện
- 1 bộ tài liệu hướng dẫn sử dụng
