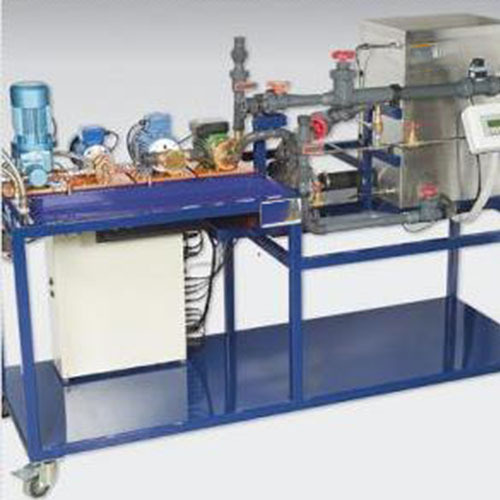

ZF1128A Hệ thống thử nghiệm đa bơm – Thiết bị đào tạo kỹ thuật chất lưu – Thiết bị giáo dục – Thiết bị đào tạo nghềThiết bị cần cho phép sinh viên khảo sát các đặc tính vận hành cơ bản của các loại bơm khác nhau.
Hệ thống bao gồm 2 bơm ly tâm và một bơm thể tích (bơm chuyển tích cực).
Hệ thống được trang bị đầy đủ đường ống và bồn chứa để đảm bảo khả năng vận hành độc lập.
Hệ thống sử dụng các van vận hành bằng tay; bố trí đường ống cho phép lựa chọn nhanh chóng và an toàn bất kỳ bơm nào để tiến hành thử nghiệm. Các cảm biến đo lường được tích hợp để theo dõi tốc độ bơm, công suất, cột áp và lưu lượng.
Thiết bị là một hệ thống hoàn chỉnh, được lắp đặt trên khung và bệ đỡ bằng thép phủ epoxy, có bánh xe di chuyển kèm khóa hãm.
Hộp điều khiển được thiết kế chống nước bắn.
Đường ống công nghệ có kích thước 1 inch.
Bơm thể tích: Kích thước đường ống 1/2 inch.
Bơm ly tâm trục ngang một tầng:
Lưu lượng: 30 L/phút
Cột áp: 10 m
Điện áp: 415 V AC / 3 pha / 50 Hz
Bơm ly tâm trục đứng đa tầng:
Lưu lượng: 50 L/phút
Cột áp: 30 m
Điện áp: 415 V AC / 3 pha / 50 Hz
Bơm bánh răng:
Lưu lượng: 8,5 L/phút tại áp suất 10 bar
Điện áp: 415 V AC / 3 pha / 50 Hz
Bồn chứa nước:
Dung tích: 100 L
Vật liệu: Thép không gỉ
Bồn chứa dầu:
Dung tích: 30 L
Vật liệu: Thép không gỉ
Thiết bị đo: Hệ thống cần được trang bị đầy đủ các thiết bị đo cần thiết để đo lưu lượng, tốc độ bơm và công suất động cơ.
Kích thước tổng thể:
Chiều dài: 2,42 m
Chiều rộng: 1,20 m
Chiều cao: 1,82 m
