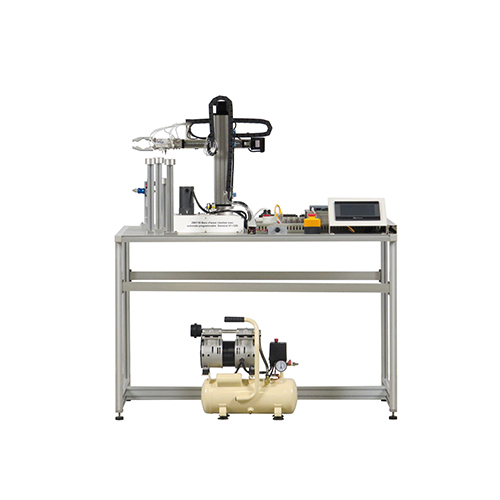

ZM3159 Máy huấn luyện thao tác khí nén, Bàn làm việc khí nén, Thiết bị giảng dạy, Thiết bị đào tạo nghề.1 Tổng quan sản phẩm
1.1 Đặc điểm
Thiết bị huấn luyện này tích hợp nhiều loại cảm biến công nghiệp, bộ điều khiển khí nén, công tắc điện, PLC, HMI, v.v., là một nền tảng cơ điện tử toàn diện bao gồm bộ phận kho, bộ phận tay máy (robot điều khiển), mô-đun PLC điều khiển chuyển động, bộ phận màn hình cảm ứng, v.v. Thông qua các thí nghiệm liên quan, sinh viên sẽ làm quen với các tính năng hoạt động của cơ cấu thực thi khí nén, hệ thống điều khiển chuyển động dựa trên PLC Siemens 1200, phương pháp giao tiếp giữa màn hình cảm ứng và PLC, v.v., nhằm bồi dưỡng kiến thức và kỹ năng kỹ thuật tương ứng cho sinh viên. Thiết bị này phù hợp cho việc giảng dạy và đào tạo tại các trường dạy nghề, cao đẳng, viện kỹ thuật để nâng cao khả năng thực hành.
1.2 Tính năng
(1) Sử dụng đế nhôm để xây dựng nền tảng huấn luyện, với chiều cao đáy có thể điều chỉnh, thuận tiện điều chỉnh, cấu trúc ổn định. Các mô-đun truyền động được đặt trên đế, dễ sử dụng, không dễ bị hư hỏng.
(2) Bộ điều khiển PLC dạng hộp, PLC, nguồn điện và điểm vào/ra được kết nối thông qua đầu nối an toàn đến bảng điều khiển, được đấu dây bằng dây thử nghiệm K2, an toàn và đáng tin cậy. (3) Sự tích hợp hữu cơ của công nghệ máy móc (bao gồm công nghệ khí nén), công nghệ cảm biến, điều khiển PLC và công nghệ mạng truyền thông, phản ánh đặc điểm của quy trình sản xuất hiện đại. Cấu trúc nguyên khối với kiểu mở và tháo rời, có thể dễ dàng thay thế mô-đun, theo nguyên tắc chức năng sản xuất và tích hợp chức năng học tập để xác định nội dung mô-đun, giúp việc giảng dạy hoặc thi đấu dễ dàng lựa chọn mô-đun cần thiết.
(4) Mô-đun đào tạo trạm chủ-tớ của thiết bị kiểm tra được kết nối với các đầu cuối I/O PLC thông qua hàng đầu cuối với các công tắc lệnh, công tắc quang điện, cảm biến và các phần tử chỉ thị.
2. Công suất và thông số kỹ thuật
(1) Nguồn điện đầu vào hệ thống ba dây một pha: 220V±10% 50Hz
(2) Kích thước tổng thể: 1250 mm × 750 mm × 1500 mm
(3) Công suất máy: < 1.5 KVA
(4) Tổng trọng lượng: < 100 kg
(5) Điều kiện làm việc: nhiệt độ -10℃ ~ +40℃
độ ẩm tương đối < 85% (25℃)
3. Sản phẩm bao gồm
3.1 Bộ nguồn
Các đầu nối nguồn điện trong thực tế được đặt tại khu vực phân phối, sử dụng phích cắm kiểu Châu Âu, thông qua hệ thống điều khiển cầu dao dòng rò tổng công suất.
3.2 Mặt bàn làm việc
Thực tế sử dụng chất nền hợp kim nhôm, đáy có chân đế điều chỉnh độ cao, thuận tiện điều chỉnh độ cao, cấu trúc chắc chắn, đẹp mắt. 3.3 Cấu hình nguồn điện
Bộ điều khiển chi tiết
. Thiết bị này sẽ bao gồm ba phần: phần điều khiển, phần vận hành và bảng điều khiển.
. Phần điều khiển bao gồm một bộ điều khiển logic lập trình dạng mô-đun, được trang bị nguồn điện 24VDC ổn định, hai đầu nối SUB-D để kết nối không dây với phần vận hành bằng hai cáp và các ổ cắm an toàn để kết nối với bàn làm việc. Bộ điều khiển có thể được kết nối với máy tính lập trình bằng cáp kết nối và cổng mini USB. Nó cho phép lập trình theo dạng Danh sách, Thang, Chuỗi ký tự cấu trúc, Khối chức năng và Sơ đồ trình tự chức năng (Grafcet).
. Bộ phận vận hành sẽ bao gồm một cánh tay thao tác cho phép thao tác các bộ phận có khối lượng lên đến 1 kg theo năm trục:
-> một bộ năm bộ truyền động khí nén: thân quay, trục đứng, trục ngang, xoay kẹp và kẹp hai vị trí kẹp
-> một van 3/2, 24VDC
-> một bộ khởi động mềm với áp kế và van ngắt thủ công
công tắc áp suất
một nhóm năm công tắc lật 5/2 24VDC
hai loại phát hiện: điện và điện khí nén
ổ cắm an toàn 4 mm và/hoặc đầu nối Sub-D để điều khiển hệ thống
Bàn điều khiển sẽ bao gồm:
-> Một hộp với kết nối đối xứng và ổ cắm an toàn
-> Các thiết bị điều khiển và báo hiệu để đấu dây mạch an toàn và quản lý các chế độ hoạt động (tự động, thủ công và báo lỗi).
