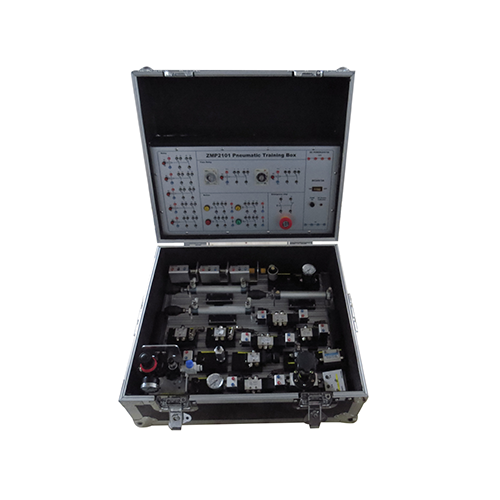

ZMP2101 Bộ dụng cụ huấn luyện khí nén, Bàn làm việc khí nén, Thiết bị giảng dạy, Thiết bị đào tạo nghề.I. Giới thiệu
Hệ thống huấn luyện khí nén dạng kit được thiết kế theo sách “Truyền động thủy lực và khí nén” và “Công nghệ điều khiển khí nén” để đáp ứng yêu cầu giảng dạy của chuyên ngành khí nén hiện đại. Hệ thống này không chỉ có thể thực hiện các thí nghiệm mạch điều khiển cơ bản khí nén thông thường, mà còn có thể thực hiện các thí nghiệm ứng dụng mô phỏng công nghệ điều khiển khí nén và thiết kế khóa học công nghệ khí nén, giúp sinh viên hoàn thành việc thiết kế mạch điều khiển thông minh. Nói tóm lại, hệ thống này là thiết bị thí nghiệm điển hình với sự kết hợp hoàn hảo giữa cơ khí và điện.
II. Thông số kỹ thuật
1. Dòng điện DC: đầu vào AC 220V, đầu ra: DC 24V/3A
2. Máy nén khí (cấu hình cơ bản máy nhỏ): nguồn điện: AC 220V±10% 50Hz, công suất máy điện: 1/8HP
3. Thể tích định mức: 6L. Áp suất khí đầu ra định mức: 0.85MPa. Độ ồn: 66dB
4. Khoảng cách rãnh: 25mm
5. Kích thước tổng thể: 470*560*260mm
6. Kích thước đế: 450*480mm
III. Thí nghiệm (có thể tự kết hợp các mạch khí nén và hệ thống điều khiển khác nhau)
1. Thí nghiệm mạch điều khiển khí nén cơ bản
1. Điều khiển tự động xi lanh tác động đơn
1. Điều khiển tự động xi lanh tác động kép
1. Thí nghiệm tích hợp, mở rộng các mạch khí nén khác. Ví dụ về mạch thí nghiệm cơ bản về khí nén:
1 Mạch đảo chiều xi lanh tác động đơn
1 Mạch đảo chiều xi lanh tác động kép
1 Mạch điều khiển tốc độ xi lanh tác động đơn
1 Mạch điều khiển tốc độ một chiều xi lanh tác động kép
1 Mạch điều khiển tốc độ hai chiều xi lanh tác động kép
1 Mạch chuyển đổi tốc độ
1 Mạch giảm chấn
1 Mạch khóa liên động
1 Mạch điều khiển chuyển động tịnh tiến đơn xi lanh
1 Mạch điều khiển chuyển động tịnh tiến liên tục xi lanh đơn
1 Mạch tác động tuần tự nhiều xi lanh
1 Mạch tác động đồng bộ xi lanh kép
1 Mạch xả tải
1 Mạch ứng dụng của van con thoi kiểu cổng hoặc cửa
1 Mạch ứng dụng của van áp suất kép kiểu cổng hoặc cửa
