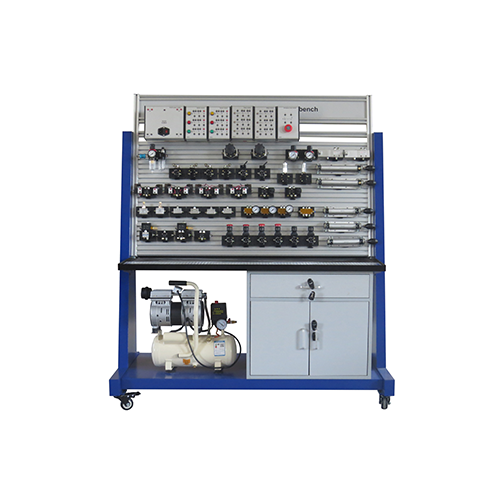

ZMP1100 Bàn làm việc thực hành khí nén Bàn làm việc khí nén Thiết bị giảng dạy Thiết bị đào tạo nghề1 Thông số hiệu suất
(1) Công suất đầu vào: Hệ thống ba dây một pha AC220V±10%
(2) Kích thước bàn thí nghiệm: 1600mm (chiều dài) × 1000mm (chiều rộng) × 1700mm (chiều cao)
(3) Khoảng cách rãnh: 25mm
2 Giới thiệu hệ thống
Hệ thống này cung cấp một khuôn khổ thực thể đào tạo chuyên nghiệp và nâng cao cho hệ thống đào tạo vòng điều khiển điện.
Hệ thống này chủ yếu được sử dụng để giải quyết các bài toán điều khiển động lực điện. Và cung cấp đào tạo sơ bộ về công nghệ điều khiển điện. Đồng thời, nó cũng giới thiệu các nguyên lý vật lý của điện động lực học, cũng như chức năng và ứng dụng của các thành phần điện động lực học. Giúp sinh viên học tập kiến thức và kỹ năng liên quan một cách chuyên sâu hơn.
Bộ thiết bị này đã thiết lập một vòng điều khiển điện cơ bản.
Bảng điều khiển chuyên nghiệp có khe chữ T song song, các thành phần có thể dễ dàng tháo rời và lắp ráp. Xem ví dụ
Bộ nguồn bảo vệ ngắn mạch được sử dụng cho nguồn DC.
Đối với nguồn cung cấp khí nén, khuyến nghị sử dụng máy nén khí di động không gây tiếng ồn (220V, tối đa 8bar = 800kpa).
Áp suất làm việc tối đa là P = 6bar (= 600kpa).
Nếu hệ thống điều khiển được vận hành dưới áp suất làm việc P = 5bar (= 500kpa) và không có khí nén lặp lại, bạn sẽ có được hoạt động đáng tin cậy nhất.
3 Thành phần sản phẩm
3.1 Bộ điều khiển điện
Bộ điều khiển điện bao gồm hộp treo nguồn 24V, hộp treo nút nhấn, hộp treo contactor và hộp treo dừng khẩn cấp.
3.2 Bệ tập
Bệ tập được cấu tạo từ thanh nhôm định hình và đế hợp kim nhôm, có thể di chuyển và định vị linh hoạt. Hộp điều khiển bộ truyền động được lắp đặt trên đế, đẹp mắt và rộng rãi.
3.3 Linh kiện khí nén
Hình ảnh và tên tiếng Trung của các linh kiện thủy lực.
1 Xi lanh tác động đơn
2 Xi lanh tác động kép
3 Van điện từ ba vị trí năm chiều (loại trung tâm đóng)
4 Van điện từ ba vị trí năm chiều (loại xả trung tính)
5 Van điện từ ba vị trí năm chiều (loại áp suất trung tính)
6 Van đảo chiều hai vị trí năm chiều điện từ
7 Van thủ công kiểu đầu nấm
8 Van định hướng cần gạt 5/2 chiều
9 Van điều khiển khí nén đơn hai vị trí ba chiều
10 Van điều khiển khí nén đơn hai vị trí năm chiều
11 Van điều khiển khí nén kép hai vị trí năm chiều
12 Van điều khiển khí nén kép, hai vị trí ba chiều
13 Van đôi
14 Van một chiều
15 Đồng hồ đo áp suất
16 Van tiết lưu một chiều
17 Van thủ công kiểu nút xoay đỗ
18 Van giảm áp
19 Van chữ T hai vị trí nguyên mẫu
20 Van cơ khí cam lăn hai chiều 3/2
21 Nút phẳng hai vị trí ba chiều
22 Van trễ
23 Van tuần tự
24 Van con thoi kiểu cổng OR
25 Van đôi van áp suất
26 Van xả nhanh
27 Bộ phân phối
