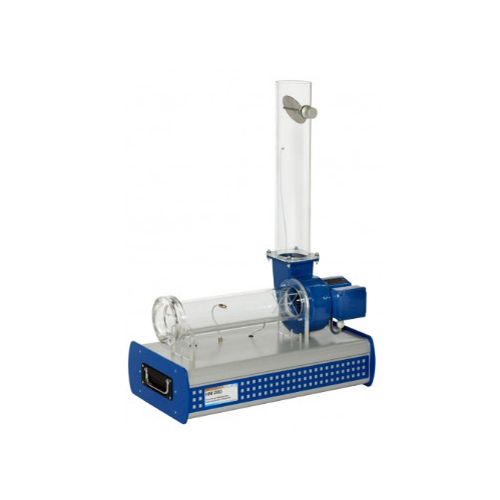

TB-220726-V-109 Hệ thống huấn luyện quạt ly tâm - Thiết bị giảng dạy - Thiết bị giáo dục nghề nghiệp - Thiết bị phòng thí nghiệm cơ học chất lỏng

Hệ thống cần đáp ứng các mục tiêu đào tạo sau:
Nghiên cứu hành vi hoạt động và các biến đặc trưng của quạt ly tâm
Nghiên cứu đặc tính của quạt và ghi lại chúng: chênh lệch áp suất theo lưu lượng
Ảnh hưởng của tốc độ quay rôto đến áp suất
Ảnh hưởng của tốc độ quay rôto đến lưu lượng
Ảnh hưởng của các hình dạng cánh quạt khác nhau đến đặc tính và hiệu suất của quạt
Xác định công suất thủy lực và hiệu suất

Thông số kỹ thuật tối thiểu cần thiết (tương đương hoặc tốt hơn):
Ống hút trong suốt có đường kính trong: 88mm và chiều dài: 420mm
Ống xả trong suốt có đường kính trong: 95mm và chiều dài: 520mm
Quạt ly tâm có công suất tiêu thụ: 110W, tốc độ định mức: 2800 vòng/phút, lưu lượng thể tích tối đa: 480m³/h và chênh lệch áp suất tối đa: 300Pa
Bộ biến tần để điều chỉnh tốc độ
Cần bao gồm van tiết lưu được lắp đặt trong ống xả
Hướng dẫn Tấm đo
Thiết bị đo tích hợp dựa trên bộ vi xử lý
Không cần thêm thiết bị nào khác với hệ thống dây dẫn dễ gây lỗi
2 tay cầm
Phạm vi đo áp suất chênh lệch: 0 đến 1750Pa
Phạm vi đo lưu lượng: 0 đến 1000m3/h
Phạm vi đo nhiệt độ: 0 đến 100°C
Phạm vi đo tốc độ: 0 đến 3200 vòng/phút
Phạm vi đo công suất tiêu thụ: 0 đến 250W
Bộ thu thập dữ liệu với phần mềm có chức năng điều khiển
Giao diện USB
PC Core i7, DVD+/-RW, RAM 8GB, ổ cứng 1TB, chuột quang, bàn phím đa phương tiện, màn hình LED (21")
