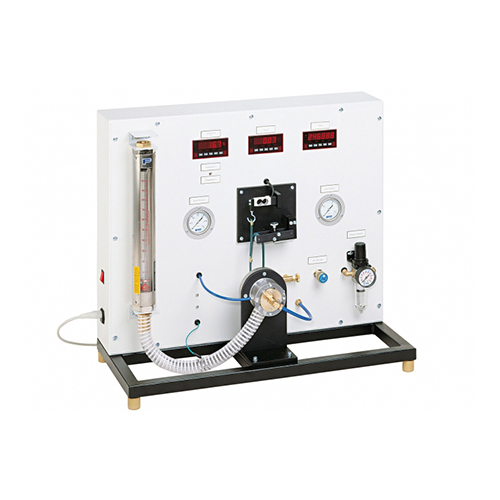

ZM8133 Thiết bị Giảng dạy về Tuabin Phản lực, Thiết bị Giáo dục Nghề nghiệp, Thiết bị Phòng thí nghiệm Cơ học Chất lỏng
1. Mô tả
Trong tuabin phản lực, áp suất tĩnh của môi chất làm việc phía trước rôto cao hơn áp suất tĩnh phía sau rôto. Trong tuabin phản lực thuần túy với hệ số phản lực bằng một, toàn bộ năng lượng áp suất trong rôto được chuyển hóa thành năng lượng động. Thiết bị thí nghiệm dẫn động bằng khí nén này có thể được sử dụng để hiểu về tuabin chạy bằng hơi nước hoặc nước.
Đây là một tuabin phản lực thuần túy một tầng với trục nằm ngang. Rôto của tuabin có bốn vòi phun đầu ra và được lắp đặt trong một vỏ trong suốt. Không khí chảy xuyên tâm qua rôto và giãn nở, tăng tốc khi thoát ra qua các vòi phun đầu ra. Luồng không khí thoát ra sẽ dẫn động rôto tuabin theo nguyên lý phản lực. Một phanh đai được sử dụng để tạo tải cho tuabin.
Áp suất đầu vào và đầu ra tại tuabin được hiển thị trên áp kế. Mômen xoắn của tuabin được xác định bằng cách đo lực tác dụng lên phanh đai. Tốc độ được đo bằng cảm biến tốc độ quang học. Mômen xoắn, tốc độ và nhiệt độ được hiển thị kỹ thuật số. Lưu lượng khí được đo bằng lưu lượng kế và được điều chỉnh bằng van.
Tuabin được trang bị van điện từ như một thiết bị an toàn trong trường hợp quá tốc độ. Tang trống phanh trên trục tuabin được làm mát bằng khí nén.
2. Thông số kỹ thuật
1. Nghiên cứu tuabin phản lực hướng tâm dẫn động bằng khí nén
2. Vỏ trong suốt để quan sát khu vực hoạt động
3. Rôto với 4 vòi phun đầu ra
4. Áp dụng tải trọng cho tuabin bằng phanh đai
5. Điều chỉnh áp suất sơ cấp bằng van giảm áp
6. Van và lưu lượng kế để điều chỉnh lưu lượng
7. Van điện từ như một thiết bị an toàn để ngăn ngừa quá tốc độ
8. Xác định mô-men xoắn trên trục tuabin bằng cảm biến lực
9. Đo tốc độ tuabin bằng cảm biến tốc độ quang học
10. Áp kế để hiển thị áp suất ở phía đầu vào và đầu ra
11. Màn hình hiển thị kỹ thuật số tốc độ, mô-men xoắn và nhiệt độ
3. Dữ liệu kỹ thuật
Tuabin phản lực
tối đa. Công suất: 20W ở 19000 vòng/phút
Đường kính rôto: 55mm
4 vòi phun, đường kính: 1,5mm
Phạm vi đo:
Nhiệt độ: -20…1100°C
Tốc độ: 0…30000 vòng/phút
Mô-men xoắn: 0…10Ncm
Lưu lượng: 25…315L/phút
Áp suất đầu vào: 0…2,5bar
Áp suất đầu ra: 0…0,1bar
Áp suất sơ cấp: 0…10bar
230V, 50Hz, 1 pha
120V, 60Hz, 1 pha
Kích thước và trọng lượng: DxRxC: 900x370x750mm
Trọng lượng: khoảng 35kg
Yêu cầu vận hành:
Nguồn khí nén 6…10bar, tối đa 300L/phút
