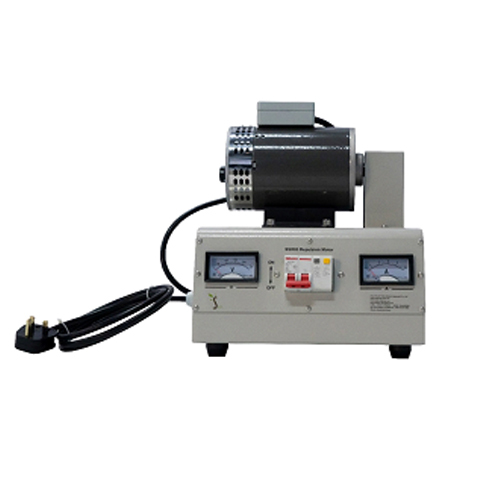

SSR03 Động cơ đẩy Bàn làm việc huấn luyện nghề nghiệp Bàn thí nghiệm giáo dục Thiết bị đào tạo điện1. Giới thiệu thiết bị
1.1 Tổng quan
Động cơ đẩy là động cơ cổ góp xoay chiều một pha, phù hợp cho những trường hợp nguồn điện một pha yêu cầu điều chỉnh tốc độ và thay đổi hướng. Loại động cơ này được thiết kế để cung cấp mô-men xoắn hoặc lực quay cao khi khởi động và có thể dễ dàng thay đổi hướng quay. Nó sử dụng một loạt chổi than tiếp xúc có thể có các góc và mức độ tiếp xúc khác nhau để thay đổi mô-men xoắn và các thông số quay.
1.2 Tính năng
Động cơ đẩy là động cơ cổ góp xoay chiều một pha. Các đặc điểm của nó chủ yếu được phản ánh ở các khía cạnh sau:
1. Chế độ cấp nguồn: Cuộn dây stato của động cơ đẩy được cấp nguồn bằng nguồn điện một pha, và rôto là cuộn dây phần ứng với cổ góp được nối tắt bằng chổi than.
2. Điều khiển lái và tốc độ: Bằng cách điều chỉnh vị trí chổi than, có thể thay đổi tốc độ lái và chạy của rôto. Khi chổi than lệch ngược chiều kim đồng hồ so với đường tâm hình học, rôto sẽ quay theo chiều kim đồng hồ; Khi chổi than lệch theo chiều kim đồng hồ so với đường tâm hình học, rôto sẽ quay ngược chiều kim đồng hồ.
3. Mô-men xoắn khởi động: Động cơ đẩy có lực khởi động lớn, và mô-men xoắn khởi động của nó đạt 3-5 lần mô-men xoắn đầy tải.
4. Đặc tính cơ học: Đặc tính vận hành của động cơ đẩy tương tự như động cơ DC nối tiếp và có thể khởi động tải nặng với tải cơ học.
5. Phạm vi ứng dụng: Thích hợp cho những trường hợp bộ truyền động cần điều chỉnh tốc độ và đổi hướng, đặc biệt phù hợp với môi trường nguồn điện một pha.
6. Bảo vệ quá tải: Một số động cơ được trang bị thiết bị bảo vệ quá tải để bảo vệ động cơ khỏi bị cháy do dòng điện quá mức trong quá trình quá tải.
7. Độ phức tạp về cấu trúc: Cấu trúc của động cơ đẩy tương đối phức tạp, stato và rôto của nó có cuộn dây.
2. Thông số kỹ thuật
Công suất đầu vào: 220V 50Hz 0.5kW
Trọng lượng: 17Kg
Điều kiện làm việc: -10℃～+40℃
Kích thước: 400*300*410
3. Danh sách linh kiện và giới thiệu chi tiết
3.1 Linh kiện chính
Số hiệu
1 Hộp chống nước
2 Động cơ đẩy
3 Phích cắm Anh
4 Vôn kế AC
5 Cầu dao chống rò 2P 16A
6 Ampe kế AC
3.2 Danh sách cấu hình thiết bị
Số hiệu
Số hiệu
Linh kiện 1 Hộp chống nước
Linh kiện 2 Động cơ đẩy 1
Linh kiện 3 Phích cắm Anh
Linh kiện 4 Vôn kế AC 1
Linh kiện 5 Cầu dao chống rò 2P 16A 1
Linh kiện 6 Ampe kế AC 1
4. Danh sách thí nghiệm
Thí nghiệm 1: Tìm hiểu nguyên lý hoạt động của động cơ đẩy
Thí nghiệm 2: Thí nghiệm đóng cắt động cơ đẩy
