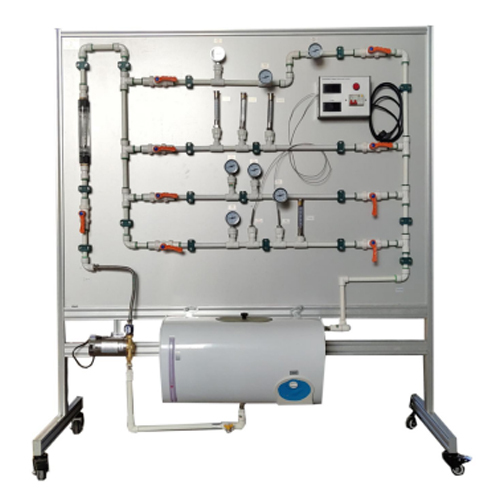

SR3106T Bảng thực hành đo nhiệt độ - Bàn thực hành giảng dạy - Thiết bị đào tạo về nhiệt cho trường họcI. Tổng quan
Thiết bị thực nghiệm này được thiết kế để nghiên cứu các phương pháp đo nhiệt độ khác nhau, bao gồm bốn đoạn ống đo riêng biệt. Người dùng có thể lựa chọn từng đoạn đo (được trang bị các loại nhiệt kế khác nhau) một cách độc lập thông qua hệ thống van bi; màn hình hiển thị kỹ thuật số sẽ hiển thị các giá trị nhiệt độ được đo bằng nhiệt kế điện trở và nhiệt kế cặp nhiệt điện. Các loại nhiệt kế lưỡng kim dạng mặt số và nhiệt kế thủy tinh (dạng giãn nở chất lỏng) đóng vai trò là các thiết bị chỉ thị trực tiếp. Ngoài ra, thiết bị cũng cho phép nghiên cứu khả năng phản hồi của hệ thống đo đối với các mức lưu lượng dòng chảy khác nhau.
II. Mục tiêu học tập
Nắm vững cấu tạo và các lĩnh vực ứng dụng của nhiệt kế lưỡng kim, nhiệt kế giãn nở chất lỏng, nhiệt kế điện trở và cặp nhiệt điện; đồng thời thực hiện đo đạc để đánh giá ảnh hưởng của độ chính xác, độ nhạy và vị trí lắp đặt của từng loại nhiệt kế đối với sai số trong quá trình đo.
III. Giới thiệu thực nghiệm
Lưu ý quan trọng: Trong suốt quá trình thử nghiệm, cần đảm bảo rằng luôn có ít nhất một đường ống đang ở trạng thái mở! Việc không tuân thủ quy định này có thể dẫn đến hư hỏng thiết bị.
STT Tên bài thực nghiệm
1 Thực nghiệm gia nhiệt bằng bình đun nước điện
2 Vận hành máy bơm
3 Thực nghiệm với các loại nhiệt kế lưỡng kim khác nhau
4 Thực nghiệm về ảnh hưởng của vị trí lắp đặt đối với nhiệt kế giãn nở chất lỏng
5 Thực nghiệm về ảnh hưởng của vị trí lắp đặt đối với nhiệt kế lưỡng kim
6 Thực nghiệm so sánh bốn loại nhiệt kế khác nhau
