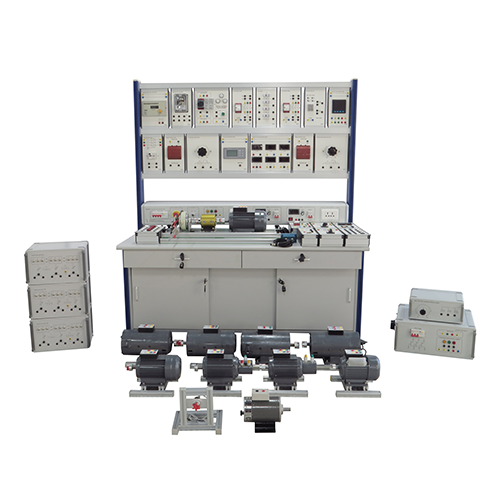

Bàn thực hành ZE3162T dùng cho nghiên cứu động cơ điện, thiết bị phòng thí nghiệm trường học, thiết bị đào tạo điện phục vụ giáo dục.1. Tổng quan sản phẩm
1.1 Tổng quan
Thiết bị đào tạo bao gồm nhiều loại động cơ cảm ứng và các linh kiện điều khiển công nghiệp. Thông qua các thí nghiệm liên quan, người học có thể làm quen với đặc tính hoạt động của động cơ AC, động cơ DC và máy biến áp, nắm vững nguyên lý điều khiển và phương pháp điều khiển, đồng thời trau dồi kiến thức và kỹ năng tương ứng. Thiết bị phù hợp cho việc giảng dạy và đánh giá đào tạo kỹ năng tại các trường cao đẳng nghề, trường trung cấp, trường dạy nghề và trường kỹ thuật.
1.2 Đặc điểm
(1) Bệ đào tạo sử dụng khung cột bằng nhôm định hình, tổng thể đơn giản và trang nhã, có lắp đặt bánh xe đa năng ở phía dưới, có thể di chuyển linh hoạt và điều chỉnh chiều cao riêng biệt theo điều kiện mặt đất. Dụng cụ đo và nguồn điện đào tạo được tích hợp trong hộp treo, dễ sử dụng và khó bị hư hỏng.
(2) Đa dạng các loại động cơ, được trang bị đầy đủ, có thể sử dụng kết hợp.
(3) Kết hợp phần mềm và phần cứng, có thể hoàn thành nội dung đào tạo của nhiều khóa học.
(4) Bệ đào tạo có hệ thống bảo vệ an ninh tốt. 2 Thông số hiệu suất
Nguồn điện đầu vào: hệ thống ba pha năm dây, AC380V±10%, 60Hz
Trọng lượng: <300kg
Điều kiện làm việc: Nhiệt độ môi trường -10℃～+40℃, độ ẩm tương đối <85% (25℃)
Kích thước: 1680mm×880mm×2040mm
Công suất máy: <2KVA
3 Danh sách linh kiện và giới thiệu chi tiết
3.1 Các bộ phận chính
Số Tên
1 Bộ phận hộp treo
2 Bộ phận hành lý xách tay
3 Bộ phận động cơ
4 Thân máy
5 Bộ phận hộp nguồn
3.2 Bộ phận hộp nguồn
Số Tên
1 Tổng nguồn điện --- cầu dao chống rò rỉ 4P
2 Bộ phận dừng khẩn cấp
3 Công tắc khóa
4 Bộ phận đầu ra AC ba pha AC380V
5 Sáu ổ cắm trống
6 Bộ phận đầu ra nguồn DC 0-220V 1A
7 Bộ phận đầu ra nguồn DC 0-220V 10A
8 Sáu ổ cắm trống Ổ cắm
3.3 Danh sách cấu hình thiết bị
Số Tên Số lượng
Linh kiện 1 Biến trở kích từ động cơ DC 1
Linh kiện 2 Biến trở khởi động động cơ DC 1
Linh kiện 3 Biến trở khởi động rôto động cơ vòng trượt 1
Linh kiện 4 Hộp tải điện trở 1
Linh kiện 5 Bộ tải cảm ứng 1
Linh kiện 6 Hộp tải điện dung 1
Linh kiện 7 Mô-đun bảo vệ động cơ 1
Linh kiện 8 Mô-đun cầu chì (5A) 1
Linh kiện 9 Mô-đun chuyển mạch tốc độ cao và thấp 1
Linh kiện 10 Mô-đun nguồn AC 0-450V 1
Linh kiện 11 Bộ khởi động sao tam giác 1
Linh kiện 12 Mô-đun kiểm tra kết nối lưới điện 1
Linh kiện 13 Mô-đun rơle kiểm tra đồng bộ hóa 1
Linh kiện 14 Mô-đun biến áp điện áp 2
Linh kiện 15 Mô-đun chỉnh lưu 1
Linh kiện 16 Mô-đun đồng hồ đo điện áp và dòng điện 1
Linh kiện 17 Mô-đun đèn báo 1
Linh kiện 18 Mô-đun nút bấm 1
Linh kiện 19 Mô-đun điều khiển phanh bột từ 1
Linh kiện 20 Đa chức năng ba pha Mô-đun đo 1
Linh kiện 21 Mô-đun tiếp điểm AC 3
Linh kiện 22 Mô-đun rơle thời gian 1
Linh kiện 23 Mô-đun thiết bị hiển thị tốc độ 1
Linh kiện 24 Mô-đun thiết bị hiển thị mô-men xoắn và tốc độ 1
Linh kiện 25 Bộ mã hóa quay 1
Linh kiện 26 Động cơ DC shunt 1
Linh kiện 27 Động cơ DC nối tiếp 1
Linh kiện 28 Động cơ DC kích thích hỗn hợp 1
Linh kiện 29 Động cơ không đồng bộ lồng sóc ba pha 1
Linh kiện 30 Động cơ không đồng bộ hai tốc độ ba pha 1
Linh kiện 31 Động cơ đồng bộ kích thích AC ba pha 1
Linh kiện 32 Động cơ tụ điện một pha 1
Linh kiện 33 Động cơ đa năng AC/DC 1
Linh kiện 34 Động cơ không đồng bộ quấn dây ba pha 1
Linh kiện 35 Động cơ đẩy một pha 1
Linh kiện 36 Thiết bị đo mô-men xoắn 1
3.4 Phụ kiện
Số Tên Số lượng
1 Dây cáp điện an toàn màu đen 4mm 10 cái
2 Dây cáp điện an toàn màu xanh dương 4mm 11 cái
3 Dây cáp điện an toàn màu đỏ 4mm 10 dây cáp điện an toàn
4 Dây cáp điện an toàn màu vàng 4mm 11 cái
5 Dây cáp điện an toàn màu xanh lá cây 4mm 10 cái
6 Dây cáp điện an toàn hai màu 4mm 5 cái
7 Đầu nối màu vàng 4mm 1 cái
8 Đầu nối màu xanh lá cây 4mm 1 cái
9 Đầu nối màu đỏ 4mm 1 cái
10 Lõi cầu chì 5A 3 cái
11 Đồng hồ vạn năng kỹ thuật số 1 bộ
12 Đồng hồ đo tốc độ cầm tay 1 cái
13 Bảng dò pha 1 cái
4 Danh sách thí nghiệm
Thí nghiệm 1 Thí nghiệm động cơ DC shunt
Thí nghiệm 2 Thí nghiệm động cơ DC series
Thí nghiệm 3 Thí nghiệm động cơ DC compound
Thí nghiệm 4 Thí nghiệm động cơ không đồng bộ lồng sóc ba pha
Thí nghiệm 5 Thí nghiệm động cơ không đồng bộ quấn dây ba pha
Thí nghiệm 6 Thí nghiệm động cơ đồng bộ kích thích AC ba pha
Thí nghiệm 7 Thí nghiệm động cơ hai tốc độ ba pha
Thí nghiệm 8 Thí nghiệm động cơ tụ điện một pha
Thí nghiệm 9 Thí nghiệm động cơ đa năng AC và DC
Thí nghiệm 10 Thí nghiệm đo mô-men xoắn, tốc độ và công suất của động cơ không đồng bộ AC ba pha.
