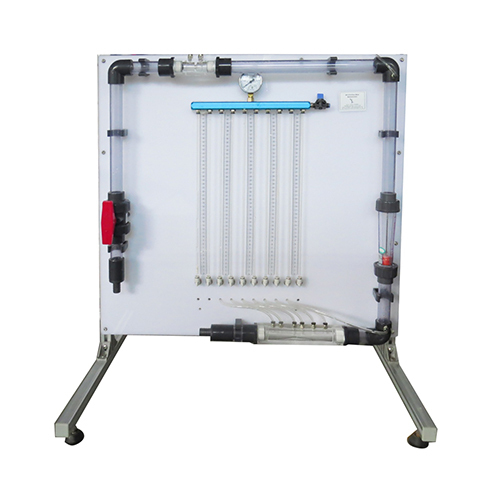

ZM9101C Bộ dụng cụ giảng dạy thí nghiệm lưu lượng kế Venturi, thiết bị giáo dục nghề nghiệp, thiết bị phòng thí nghiệm cơ học chất lỏng

1. Mục đích thí nghiệm
1. Hiểu rõ bộ thí nghiệm và nguyên lý hoạt động của lưu lượng kế Venturi và lưu lượng kế tấm chắn.
2. Vẽ đồ thị biểu diễn mối quan hệ giữa hiệu áp suất và lưu lượng, xác định giá trị hệ số xả μ của lưu lượng kế Venturi và lưu lượng kế tấm chắn.
2. Nguyên lý thí nghiệm
Lưu lượng kế Venturi được ứng dụng rộng rãi trong các loại lưu lượng kế thông thường trong đường ống công nghiệp, nó bao gồm ba phần: phần thu hẹp, ống Venturi và bộ khuếch tán. Do sự thu hẹp của phần nước, năng lượng dòng chảy của nước tại tiết diện hoạt động của ống Venturi tăng lên, thế năng giảm xuống, dẫn đến sự chênh lệch áp suất giữa phần trước và phần sau của phần thu hẹp, và tạo ra sự chênh lệch thế năng lớn hơn. Sự chênh lệch thế năng này có thể được tính toán bằng đồng hồ đo áp suất vi sai. Nguyên lý hoạt động của lưu lượng kế tấm chắn lỗ tương tự như lưu lượng kế Venturi, dựa trên phương trình năng lượng và nguyên lý diện tích mặt áp suất sẽ thu được phương trình lưu lượng của lưu lượng kế Venturi (lưu lượng kế tấm chắn lỗ) có tính đến tổn thất cột áp. Không tính đến tổn thất cột áp:
Trong đó:
Đối với lưu lượng kế Venturi:
Đối với lưu lượng kế tấm chắn lỗ:
Theo thiết bị thí nghiệm, giá trị đo thực tế Qreal trong ống có thể được đo bằng phương pháp thể tích hoặc bằng lưu lượng kế điện tử.
Trong dòng chảy chất lỏng thực tế, do sự tồn tại của sức cản, dòng nước chảy qua lưu lượng kế Venturi (hoặc lưu lượng kế tấm chắn lỗ) sẽ bị mất năng lượng, do đó lưu lượng thực tế Qreal sẽ nhỏ hơn Qdeal, vì vậy trong ứng dụng thực tế, cần phải hiệu chỉnh, tỷ lệ giữa lưu lượng đo thực tế và lưu lượng trong điều kiện chất lỏng lý tưởng được gọi là hệ số xả, do đó
