ET 270 Thiết bị huấn luyện chuyển đổi năng lượng sóng OWC, thiết bị giảng dạy, thiết bị đào tạo nghề, thiết bị phòng thí nghiệm cơ học chất lỏng

1. Mô tả
Các thiết bị chuyển đổi năng lượng sóng sử dụng năng lượng từ chuyển động sóng liên tục để sản xuất điện thân thiện với môi trường. Chúng có thể cung cấp năng lượng điện dọc theo bờ biển, đặc biệt là đến các địa điểm xa xôi. Về cấu trúc, chúng dễ dàng tích hợp vào các kè chắn sóng, tường cảng và hệ thống bảo vệ bờ biển.

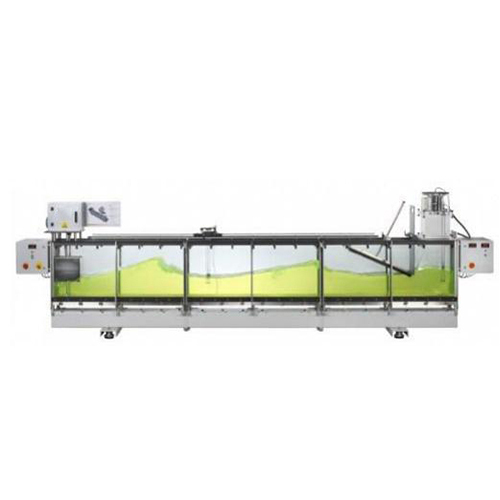

ET 270 là một thiết bị chuyển đổi năng lượng sóng quy mô phòng thí nghiệm bao gồm một máy phát sóng, một máng sóng và thiết bị chuyển đổi năng lượng sóng OWC với bộ phận tuabin.
Để tạo sóng trong máng sóng, một bộ phận dịch chuyển được di chuyển lên xuống bằng một tay quay điều chỉnh được. Chiều cao của sóng được thay đổi bằng cách thay đổi độ nâng của bộ phận dịch chuyển. Tốc độ của động cơ thiết lập tần số của sóng. Ở cuối máng sóng, một tấm chắn hướng sóng vào thiết bị chuyển đổi năng lượng sóng.
Thiết bị chuyển đổi năng lượng sóng OWC bao gồm một buồng và bộ phận tuabin. Sự chuyển động sóng liên tục được khởi tạo tạo ra một cột nước dao động (OWC) bên trong buồng, khiến khối lượng không khí phía trên nó chuyển động. Luồng không khí được tạo ra theo cách này sẽ làm quay tuabin Wells. Tuabin Wells hoạt động độc lập với hướng của dòng chảy vào: năng lượng dòng chảy được chuyển đổi trong cả chuyển động lên và xuống của không khí.
Một động cơ DC được kết nối với tuabin và được sử dụng để khởi động tuabin. Khi đạt đến tốc độ đã đặt, động cơ này sẽ hoạt động như một máy phát điện và tạo ra điện năng.
Mực nước, và do đó chiều cao sóng, có thể được đo dọc theo máng sóng bằng một thiết bị đo sóng di động có cảm biến mực nước. Bên trong buồng có một thiết bị khác có cảm biến mực nước được sử dụng để đo chuyển động của cột nước. Các điểm đo áp suất trong vỏ tuabin được sử dụng để xác định vận tốc dòng chảy của chuyển động không khí. Các giá trị đo được có thể được đọc trên màn hình kỹ thuật số. Đồng thời, các giá trị đo được cũng có thể được truyền trực tiếp đến máy tính thông qua USB. Phần mềm thu thập dữ liệu được bao gồm.

2. Thông số kỹ thuật
Bộ chuyển đổi năng lượng sóng bao gồm: máy phát sóng, máng sóng và bộ chuyển đổi năng lượng sóng. Máy phát sóng với bộ điều khiển, động cơ AC có tần số điều chỉnh được và độ nâng hạ của bộ phận dịch chuyển có thể điều chỉnh, thiết bị đo sóng di động với cảm biến mức để đo chiều cao sóng, tấm chắn để dẫn sóng vào buồng, bộ chuyển đổi năng lượng sóng với cột nước dao động, buồng và bộ phận tuabin, bộ phận tuabin với rôto và máy phát điện, các điểm đo áp suất để xác định vận tốc dòng chảy trong tuabin, tải tuabin: động cơ DC để khởi động tuabin, chuyển sang máy phát điện để sản xuất điện khi đạt tốc độ mục tiêu, tùy chọn vận hành thủ công nhà máy thông qua hộp chuyển mạch hoặc vận hành kỹ thuật số thông qua phần mềm, phần mềm thu thập dữ liệu qua USB trên Windows 8.1, 10.
3. Dữ liệu kỹ thuật
Công suất máy phát sóng: 550W, thể tích dịch chuyển: 26,5L, Máng sóng (DxRxC): 5000x300x600mm, Công suất tuabin Wells: 0…1000mW, tốc độ: 0…6000min-1, rôto: 6 cánh, đường kính ngoài Ø 120mm. Đường kính trong Ø 80mm Dải đo: Tần số: 0…1,83Hz (máy tạo sóng) Chiều cao sóng: 0…600mm Mức nước: 0…600mm (buồng đo) Vận tốc dòng chảy: 0…26m/s Tốc độ: 0…6000 vòng/phút Dòng điện: ±1000mA 230V, 50Hz, 1 pha 230V, 60Hz, 1 pha 120V, 60Hz, 1 pha
